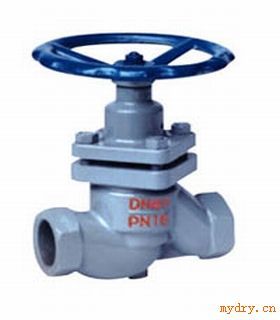

[柱塞閥]plunger valve
柱塞閥是由閥體、閥蓋、閥桿、柱塞、孔架、密封環、手輪等零件組成。當手輪旋轉，通過閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。
山武閥門——柱塞閥 系列產品：軟密封柱塞閥、硬密封柱塞閥。蒸汽用柱塞閥，電動柱塞閥U941SM。法蘭柱塞閥U41SM、內螺紋柱塞閥UJ11H、UJ11SM、焊接式柱塞閥UJ61。角式柱塞閥UJ44SM/H。柱塞式閘閥UZ41SM/H。柱塞式截止閥UJ41H/MS，高壓柱塞截止閥UJ41H-100。高溫柱塞閥U41Y。高壓柱塞閥。鑄鐵柱塞閥、鑄鋼柱塞閥、不銹鋼柱塞閥、鉻鉬鋼柱塞閥系列等產品。
進口柱塞閥 柱塞閥結構圖 柱塞閥標準 柱塞閥詳細資料 柱塞閥型號 柱塞閥作/應用 柱塞閥尺寸 柱塞閥價格表 柱塞閥工作原理 柱塞閥安裝示意圖 柱塞閥內部結構圖 柱塞閥規格
閥體材質:鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼。密封面材質:H、Y、W、SM。工作壓力1.6-10MPA，工作溫度-20°C-450°C。閥門口徑 DN15-DN300。連接方式:法蘭、內螺紋。傳動方式: 手動、蝸輪傳動。適用介質:水、油品、氣體、燃?xì)�、酸類等�?制造標準:國標、美標、德標。
在閥門中柱塞與密封環間采用過盈配合，通過調節壓蓋中法蘭螺栓，使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封，從而保證了閥門的密封性，杜絕了內外泄漏、同時閥門開啟力矩小，能實現閥門迅速開啟和關閉。柱塞閥的關閉由一個不銹鋼柱塞、上下兩只富彈性密封圈及一個金屬隔框組成，密封效果由柱塞與密封圈緊密配合來達到，柱塞插在兩只密封圈中，密封面積遠大于普通截止閥；開關柱塞閥時，柱塞在密封圈中緩慢移動，接觸面幾乎不磨損，關閉時，柱塞插入下密封圈，截?cái)嗔鞯�；開啟時，柱塞雖然脫離下密封圈，但仍藏在上密封圈內，保持與外界隔離，不致發生泄漏。 由于柱塞表面經過高精度外圓磨床加工而成。密封環采用彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用。從而提高了柱塞閥的使用壽命。
山武柱塞閥已廣泛應用于各種鍋爐蒸汽系統、液化氣、食品、制藥、發電、城建、市政、等領域。山武產品*各地，優質的質量，高效的服務，深得用戶的信賴和廣泛的贊譽。 |
