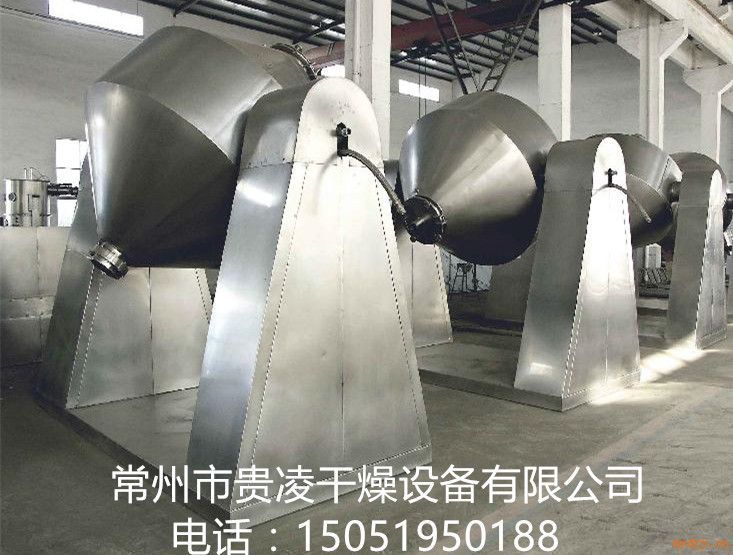

SZG雙錐真空干燥機工作原理
SZG雙錐回轉真空干燥機為雙錐形的回轉罐體，罐體在真空狀態下，向夾套內通入導熱油或熱水進行加熱，熱量通過罐體內壁與濕物料接觸。濕物料吸熱后蒸發的水汽或其他氣體，通過真空泵經真空排氣管被抽走。由于罐體內處于真空狀態，且罐體的回轉使物料不斷的上下，內外翻動，故加快了物料的干燥速度，提高干燥速率，達到均勻干燥的目的。
SZG雙錐真空干燥機特點
雙錐回轉真空干燥機是集混合—干燥于一體的新型干燥機。將冷凝器，真空泵與干燥機配套，組成真空干燥裝置。（如不需要回收溶劑，冷凝器可不用）本機設計先進，內部結構簡單，清掃容易，物料能全部排出，操作簡便。能降低勞動強度，改善工作環境。同時因容器本身回轉時物料亦轉動，但器壁上不積料，故傳熱系數高，干燥速率大，不僅節約能源，而且物料干燥均勻充分，質量好�？蓮V泛應用于制藥、化工、食品、染料等行業的干燥。
應用范圍
本機適用于醫藥、食品、化工等行業的粉、粒狀物料的真空干燥和混合，尤其適用由下列要求的干燥：
※ 不能接受高溫的熱敏性物料
※ 需回收溶劑和有毒氣體的物料
※ 容易氧化，有危險的物料
※ 對結晶狀有要求的物料
※ 要求殘留揮發物含量極低的物料
技術規格
|
名稱
型號 |
100 |
350 |
500 |
750 |
1000 |
1500 |
2000 |
3500 |
4500 |
5000 |
|
罐內容積（L） |
100 |
350 |
500 |
750 |
1000 |
15000 |
2000 |
3500 |
4500 |
5000 |
|
*大裝料容積 （L） |
40 |
140 |
200 |
300 |
400 |
600 |
800 |
1400 |
1800 |
2000 |
|
*大裝料重量 (kg) |
20 |
70 |
100 |
150 |
200 |
300 |
400 |
700 |
900 |
1000 |
|
轉速 (rpm) |
3～13 |
6 |
5 |
4 |
4 |
4 |
|
電機功率 k w) |
0.75 |
1.1 |
1.5 |
2.2 |
3 |
4 |
5.5 |
7.5 |
11 |
15 |
|
占地面積 |
2160
×800 |
2160
×800 |
2350
×800 |
2560
×1000 |
2860×
1300 |
3060
×1300 |
3260
×1400 |
3760
×1800 |
3960
×200 |
4400
×2500 |
|
回轉高度 |
1750 |
2100 |
2250 |
2490 |
2800 |
2940 |
2990 |
3490 |
4100 |
4200 |
|
罐內設計壓力（MPa） |
-0.1～0.15 |
|
夾套設計壓力 (MPa) |
≤0.3 |
|
重量 |
800 |
1100 |
1200 |
1500 |
2800 |
3300 |
3600 |
6400 |
7500 |
8600 |
|
|
|
|
|
|
|
|
|
|
|
|
|
| 注： 對干燥前后容積變化很大的物料，其裝料系數可適當加大或縮小，*大裝料體積不能接觸到真空管底面。
電機可根據用戶要求選配調速電機，轉速為0～6rpm；以上技術參數物料比重按0.6g/c m3 計算，如超過，定貨時需提出；用戶如需壓力容器證書，定貨時需提出；如內膽材料采用搪玻璃，定貨時需提出；物料如為易燃易爆性，定貨時需明確提出，否則嚴禁使用。
訂貨須知
※ 加熱分熱水、導熱油加熱二種形式。
※ 訂貨時請注明物料所能承受的溫度或干燥機的使用溫度，以便本廠為您選擇或提供熱源。
※ 干燥粘性物料時，本廠將在罐內特別設計“抄板”結構。
※ 真空干燥系統中涉及的附件，我廠均可為用戶提供和安裝，請?jiān)谟嗀浿姓f(shuō)明。
※ 本廠可對用戶提出的特殊要求提供設計、制造和安裝。 |
