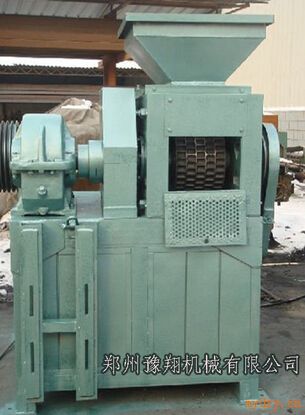

一、鐵粉壓球機簡介：
鐵粉壓球機主要用于有色和黑色金屬礦粉的制球造塊，直接進爐冶煉，提高附加值。凡是冶金行業廢料，輔料需上爐的，都需要鐵粉壓球機來完成。比如：除塵灰、污泥、氧化皮、鋼渣、鐵精粉、鋁灰粉、硅錳礦粉等。鐵粉壓球機輥皮采用9鉻2鉬礬材質鑄造，經特殊熱處理后硬度可達58度以上。輥皮采用組合裝配，磨損后可更換。鐵粉壓球機有緩沖裝置，可更好地保護設備免遭硬物沖擊。鐵粉壓球機設計有球碗可調裝置，使兩輥皮球碗*在可調范圍之內，永不錯位。
鐵粉壓球機適合濕粉壓球，即需在物料中加入適當比例的水或其它液體粘合劑。該產品對多種物料的壓制都有良好效果，如：輕燒鎂粉、氧化鐵皮、鋼廠污泥、鐵精粉等。鐵粉壓球機配套減速機，電機與減速機通過弧形齒聯軸器傳動，主機兩壓輥由同步齒輪傳動對向旋轉。鐵粉壓球機設備主要由電機、減速機、機架、壓制成型機構、成品輸送機構組成，鐵粉壓球機設備主要特點是體積小、動力小、可移動并配有小型輸送機。
二、鐵粉壓球機適用范圍：
鐵粉壓球機根據金屬礦粉的屬性及以往的壓制鐵粉的經驗改良設計的一種新型機。該鐵粉壓球機生產的制品強度高，耐用性強，生產效率高。我廠生產的鐵粉壓球機壓輥采用九鉻二錳的材質，使壓球機壓輥具有內部組織致密，外部耐磨抗沖擊，是壓制鐵粉的一種*新機型。
三、鐵粉壓球機工作原理：
鐵粉壓球機是鐵粉壓球工藝的關鍵設備，其結構是否合理直接影響鐵粉成球質量。成型機的主要機型是對輥成型機（即人們常說的壓球機），它有一對軸線相互平行、直徑相同、彼此間有一定間隙的圓柱形型輪，型輪上有許多形狀和大小相同、排列規則的半球窩，型輪是成型機主要部件。
在電動機的驅動下，兩個型輪以相同速度、相反方向轉動，當物料落人兩型輪之間在結合處開始受壓，此時原料在相應兩球窩之間產生體積壓縮；型輪連續轉動，球窩逐漸閉合，成型壓力逐漸增大，當轉動到兩個球窩距離*小時成型壓力達到*大。然后型輪轉動使球窩逐漸分離，成型壓力隨著迅速減小。當成型壓力減至零之前，壓制成的鐵粉就開始膨脹脫離。
試驗曲線表明：在開始加壓時，鐵粉松散體內有很大孔隙．壓縮量增加很快；當物料被壓縮到一定程度時，鐵粉內部孔隙被消除，顆粒物料產生相互抵觸，這時盡管壓力繼續增加，而壓縮量增加很慢。要壓制出有足夠強度的工業型煤，必須對鐵粉施以足夠大的壓力，一般要求壓縮到孔隙基本消除，顆粒相互楔緊嵌接的程度。成型壓力與壓縮率的關系曲線也叫成型特征曲線，它為成型機的設計提供了理論基礎．
鐵粉壓球機技術參數：
|
型號 |
360 |
400 |
500 |
650 |
750 |
850 |
1000 |
|
產
量 |
小
時 |
3-5T/h |
4-7T/h |
8-10T/h |
12-20T/h |
25-30T/h |
35-40T/h |
40-45T/h |
|
年
產 |
1萬T |
2萬T |
3萬T |
5萬T |
7萬T |
10萬T |
20萬T |
|
壓輥寬度 |
250mm |
280mm |
300mm |
336mm |
400mm |
500mm |
650mm |
|
壓輥直徑 |
360mm |
430mm |
500mm |
650mm |
750mm |
850mm |
1000mm |
|
功率 |
7.5kw |
11kw |
15kw |
22kw |
30kw |
45kw |
130kw |
|
減速機 |
ZQ350 |
ZQ400 |
ZQ500 |
ZQ650 |
ZQ750 |
ZQ850 |
ZQ1000 |
|
ZQ400 |
ZQ500 |
ZQ650 |
ZQ750 |
ZQ850 |
ZQ1000 |
ZQ1250 |
|
壓力形式 |
斜鐵加壓 |
斜鐵加壓 |
斜鐵加壓 |
斜鐵加壓 |
斜鐵加壓 |
斜鐵加壓 |
斜鐵加壓 |
|
軸承拉桿 |
軸承拉桿 |
軸承拉桿 |
液壓式 |
液壓式 |
液壓式 |
液壓式 |
|
壓輥材質 |
65Mn |
65Mn |
65Mn |
65Mn |
65Mn |
65Mn |
65Mn |
|
9Cr2Mo |
9Cr2Mo |
9Cr2Mo |
9Cr2Mo |
9Cr2Mo |
9Cr2Mo |
9Cr2Mo |
|
主軸軸承 |
319*4 |
319*4 |
2097724*4 |
2097732*4 |
2097732*4 |
2097734*4 |
2097744*4 | |
