供熱系統的熱媒（蒸汽或熱水），通過散熱設備的壁面，主要以對流傳熱方式（對流傳熱量大于輻射傳熱量）向房間傳熱。這種散熱設備通稱為對流散熱器。而以鋼制散熱翅片管制作的對流散熱器通稱鋼制翅片管對流散熱器。

1結構原理

鋼制翅片管對流散熱器是按照國家標準圖集制造生產，由碳鋼框架、碳鋼散熱排管（碳鋼散熱管）組成，鋼制散熱排管采用框架固定，結構緊湊，氣密性好，安裝方便；主要由順空氣流向的三排散熱器

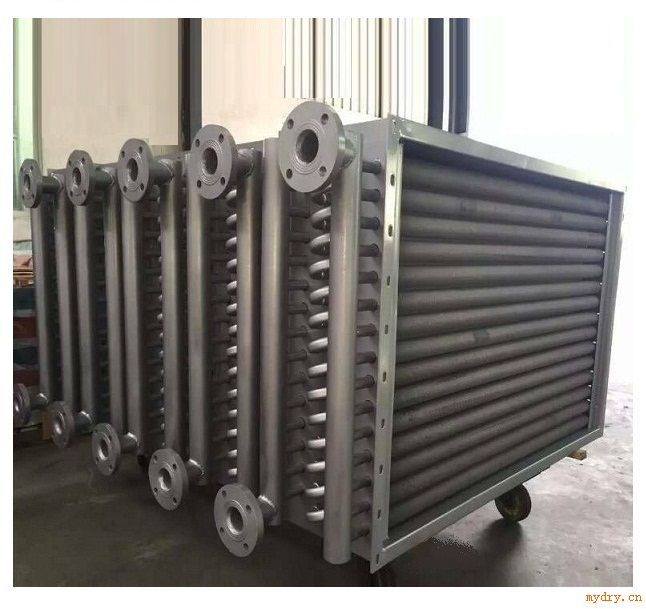

鋼制翅片管對流散熱器

管束組成，叉排排列，鋼制翅片管對流散熱器均用Ф22× 2mm無縫鋼管繞制上16×0.5mm皺折鋼帶而成，呈螺旋狀，SRZ鋼制散熱器片距有5mm-大“D”，6mm- 中“Z”、8mm-小“X”三類，共三十八種規格；

2應用范圍

鋼制翅片管對流散熱器是一種既適用于蒸汽系統、又適用于熱水系統中，作為加熱空氣用的鋼制散熱器，主要用于熱風采暖、空氣調節系統及干燥裝置的空氣加熱，是熱風裝置中的主要設備。鋼制翅片管對流散熱器在當前的工礦企業，各大型建筑物的采暖通風系統中得到廣泛地應用；　鋼制翅片管對流散熱器工作介質：蒸汽（<1.0MPa），熱水（<130℃）；

3選用要點

1）、鋼制翅片管對流散熱器應滿足采暖系統工作壓力和系統承壓要求，應符合國家或行業標準。

2）、在開式采暖系統中和環境濕度高的房間（如浴室、游泳館）不應采用剛制散熱器。

3）、查證產品樣本所標識的每米標準散熱量是否≥JG/T 3012.2-1998中的行業標準。依據廠家出具的由國家認定單位測試的產品“每米標準散熱量檢測報告”、“耐壓試驗報告”，對檢測結果與產品樣本標識的數據進行核對(要求被測產品為抽樣品，近二年內的檢測報告)。

4）、廠家應提供散熱器鋼制翅片管對流散熱器水阻特性數據。

5）、對鋼制翅片管對流散熱器散熱器外觀進行查驗。各焊接部位應平整光滑，接口處加工面應精細并保證垂直度和平面度。表面涂層應均勻光滑，附著牢固，不應有氣泡。

6）、產品適用工作壓力為熱水熱媒1.0MPa，蒸汽熱媒0.3MPa。

7）、應查驗散熱器所用鋼管品質是否優良（應為無縫鋼管或低壓流體輸送用鋼管），鋼管與翅片管之間的接合工藝是否緊固（對于采用高頻焊工藝的接合，JG/T 3012.2-1998要求每米翅片管測量處的實際焊縫長度總和應>85%，且未連續焊接長度不應大于50mm）。翅片高度應大于15mm
