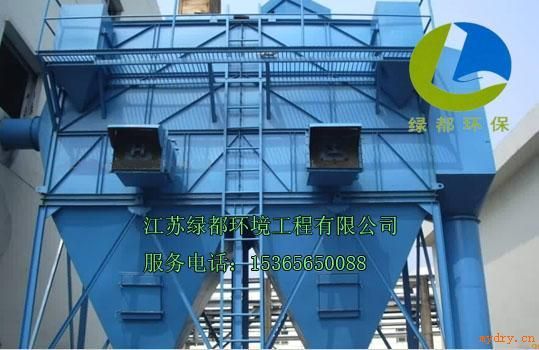

一、工作原理
1.過濾原理
含塵氣體由進風口進入，經過灰斗時，氣體中大部分顆粒粉塵受慣性力和重力作用被分離出來，直接落入灰斗底部。含塵氣體通過灰斗后進入中箱體的濾袋過濾區，氣體穿過過濾袋，粉塵被阻留在濾袋的外表面，凈化后的氣體由濾袋口進入上箱體后，再由出風口排出。
2.清灰原理
隨著過濾時間的延長，濾袋上的粉塵不斷積厚，除塵設備阻力不斷上升，當設備阻力上升到設定值時，清灰裝置開始進行清灰。首先一個分室提升閥關閉，將過濾氣流截?cái)�，然后電磁脈沖閥開啟，壓縮空氣以極短的時間上箱體內迅速膨脹，涌入濾袋，使濾袋膨脹變形產生振動，并在逆向沖刷的作用下，附著濾袋外表面上的粉塵被剝離落入灰斗中。清灰完畢之后，電磁脈沖閥關閉，提升閥打開，該室又恢復過濾狀態。清灰各室一次進行，從*室清灰開始至下一次清灰開始為一個清灰周期。清灰有定時式和定阻式。
3.粉塵收集
經過濾和清灰工作被截留下來的粉塵均落入灰斗，再由灰斗口集中排出。
4.防爆裝置的工作原理
磨機排出的尾氣中主要的污染物是顆粒極細的煤粉，當遇到火花或溫度升高到煤粉與空氣混合物的閃點時，就會使氣體發生爆炸。在正常情況下防爆閥在重錘的作用下是關閉的，并通過杠桿原理使閥板以一定打到作用壓緊在防爆的門框上，使防爆閥在正常工作時具有良好的鎖風效果。當爆炸發生的除塵器內的氣體急聚升高，使閥板獲得一個向外的推力，當該推力矩克服重錘的重力矩時，打開閥門將爆炸的氣體排出箱體，從而保護除塵器、周圍設施及人員的安全。
二.技術特點
1.適應高濃度除塵，無需再設置一級除塵設備。能一次性處理高達1000mg/Nm3濃度的煙塵，排放30mg/ Nm3工藝流程簡單；
2.采用離線清灰技術進行分室反吹脈沖清灰，避免了粉塵的二次飛揚再吸附現象。
3.采用“濾袋自鎖封裝置”*技術，提高了花板與濾袋間的密封性，提高了粉塵效率。
4.設備采用氣箱式結構，從而降低了設備的局部阻損，并免除了安裝濾袋不方便等問題。
5.電磁脈沖閥采用雙膜片結構，具有控制靈敏，效率高，壽命長等特點。
6.獨特的防爆裝置有效解除附塵質爆炸所帶來的安全隱患。
煤磨袋式防爆除塵器技術參數
|
技數參數 型號 |
MM |
MM |
MM |
MM |
MM |
MM |
MM |
MM |
MM |
MM |
|
2A-60 |
3A-90 |
4A-120 |
*-150 |
6A-180 |
5B-310 |
6B-370 |
5C-460 |
6C-550 |
7C-650 |
|
處理風量（m3/h） |
3720 |
5580 |
7440 |
9300 |
11160 |
18600 |
22300 |
22300 |
26700 |
31200 |
|
過濾風速（m/min） |
1.0~1.2表中處理風量數據按1.0m/min計算） 0.8~1.1(表中處理風量數據按0.8m/min計算) |
|
總過濾面積（m2） |
62 |
93 |
124 |
155 |
186 |
310 |
272 |
465 |
557 |
650-0 |
|
凈過濾面積（m2） |
31 |
62 |
93 |
124 |
155 |
248 |
310 |
372 |
465 |
557 |
|
除塵器室數（個） |
2 |
3 |
4 |
5 |
6 |
5 |
6 |
5 |
6 |
|
|
濾袋總數（條） |
62 |
96 |
128 |
160 |
192 |
320 |
384 |
480 |
576 |
672 |
|
除塵器阻力 |
1470-1770 |
|
（Pa） |
|
除塵器承受負壓 |
8000-14000 |
|
（Pa） |
|
進口氣體含塵濃度 |
＜200 |
＜800 |
|
（g/m3） |
|
出口氣體含塵濃度 |
≤0.05 |
|
（g/N m3） |
|
清灰壓縮 |
壓力 |
（5-7）×105 |
|
空氣 |
（Pa） |
|
|
耗氣量 |
0.18 |
0.27 |
0.27 |
0.46 |
0.55 |
1.5 |
1.8 |
2 |
2.1 |
2.4 |
|
|
（m3/min） |
|
脈沖閥 |
數量 |
|
3 |
4 |
5 |
6 |
5 |
6 |
10 |
12 |
14 |
|
（個） |
|
規格 |
1〞 |
2.5〞 |
|
（英寸） |
|
提升閥 |
數量 |
|
3 |
4 |
5 |
6 |
5 |
6 |
10 |
12 |
14 |
|
（帶氣缸） |
（個） |
|
|
規格 |
提升閥板 |
提升閥板 |
提升閥板 |
|
|
（mm） |
直徑￠460 |
直徑 |
直徑 |
|
|
|
|
￠595 |
￠725 |
|
星形卸料裝置YJD |
下料口300×300mm |
下料口400×400mm |
|
高度400mm |
高度400mm |
|
轉速41r/min |
轉速45r/min |
|
減速電機功率1.1Kw |
減速電機功率2.2Kw |
|
產量39.4m3/h |
產量39.4m3/h |
|
星形卸料裝置數量 |
1 |
1 |
1 |
1 |
1 |
2 |
2 |
2 |
2 |
3 |
|
濾袋規格和材料 |
∮130×2450 抗靜電滌綸針刺氈重量550g/m2，使用溫度110℃ |
|
保溫層面積 |
21.2 |
26.5 |
34 |
41 |
48.5 |
94 |
118 |
120 |
130 |
140 |
|
（m2） |
|
設備總重 |
2350 |
3450 |
4890 |
6330 |
7770 |
11400 |
13970 |
14540 |
18100 |
20300 |
|
（約值） （Kg） |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
技數參數型號 |
MM |
MM |
MM |
MM |
MM |
MM |
MM |
MM |
MM |
MM |
|
8C-740 |
9C-830 |
7D-1100 |
8D-1240 |
9D-1400 |
2×7C-1300 |
2×8C-1490 |
2×6D-1850 |
2×7D-2180 |
2×8D-2490 |
|
處理風量（m3/h） |
35520 |
40100 |
52300 |
59800 |
67300 |
62780 |
71700 |
89710 |
104680 |
119600 |
|
過濾風速（m/min） |
0.8~1.0(表中處理風量數據按0.8m/min計算 |
|
總過濾面積（m2） |
744 |
836 |
1090 |
1246 |
1402 |
1308 |
1494 |
1869 |
2181 |
2492 |
|
凈過濾面積（m2） |
657 |
743 |
934 |
1090 |
1246 |
1215 |
1,
401 |
1713 |
2025 |
2336 |
|
除塵器室數（個） |
8 |
9 |
7 |
8 |
9 |
14 |
16 |
12 |
14 |
16 |
|
濾袋總數（條） |
768 |
864 |
896 |
1024 |
1152 |
1344 |
1536 |
1536 |
1792 |
2984 |
|
除塵器阻力（Pa） |
1470-1770 |
|
除塵器承受負壓（Pa） |
8000-14000 |
|
進口氣體含塵濃度（g/m3） |
＜800 |
＜800 |
|
出口氣體含塵濃度（g/N m3） |
≤0.05 |
|
清灰壓縮空氣 |
壓力 |
（5-7）×105 |
|
（Pa） |
|
耗氣量 |
2.4 |
2.7 |
3.2 |
4.8 |
5.4 |
4.2 |
4.8 |
5.6 |
8.3 |
9.5 |
|
（m3/min） |
|
脈沖閥 |
數量 |
16 |
18 |
14 |
16 |
18 |
28 |
32 |
24 |
28 |
32 |
|
（個） |
|
規格 |
1〞 |
2.5〞 |
|
（英寸） |
|
提升閥 |
數量 |
8 |
9 |
7 |
8 |
9 |
16 |
16 |
12 |
14 |
16 |
|
（帶氣缸） |
（個） |
|
|
規格 |
提升閥板直徑￠460 |
提升閥板直徑￠725.氣缸板直徑￠100 |
|
|
（mm） |
|
星形卸料裝置YJD |
下料口300×300mm高度400mm |
下料口400×400mm高度, 400mm |
|
轉速41r/min 減速電機功率1.1Kw 產量39.4m3/h |
轉速45r/min 減速電機功率2.2Kw 產量72.2m3/h |
|
星形卸料裝置數量 |
3 |
3 |
3 |
3 |
3 |
6 |
6 |
6 |
6 |
6 |
|
濾袋規格和材料 |
∮130×2450 抗靜電滌綸針刺氈重量550g/m2，使用溫度110℃ |
|
保溫層面積（m2） |
150 |
160 |
160 |
168 |
196 |
245 |
280 |
225 |
247 |
262 |
|
設備總重（約值）（Kg） |
22000 |
26550 |
28560 |
32400 |
36450 |
41080 |
38840 |
48560 |
57000 |
68400 |
