閥門手動裝置-雙級蝸輪箱產品參數

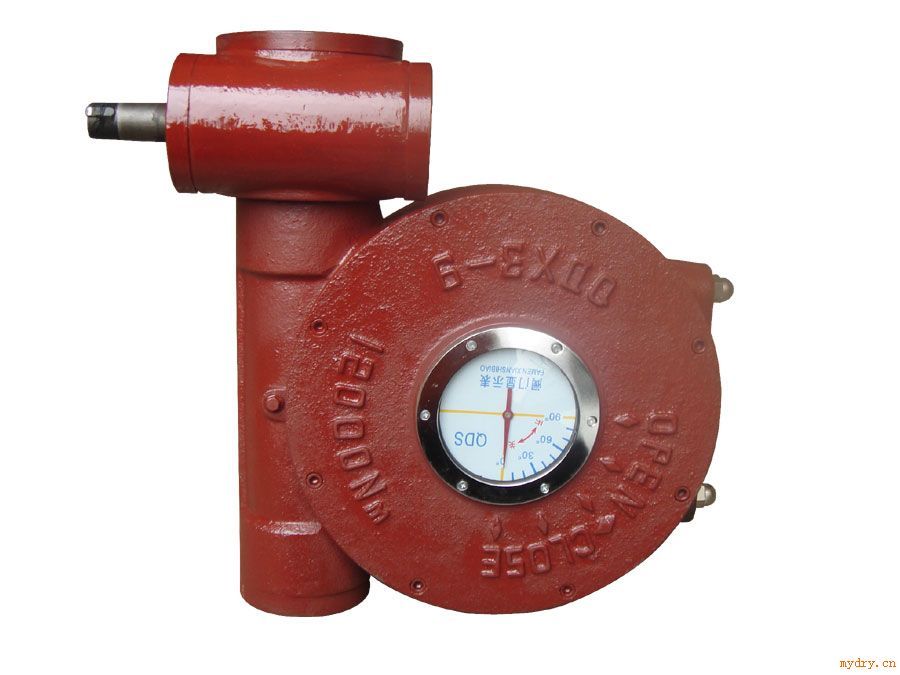

QDX3-S6雙級蝸輪箱是一種90°回轉型驅動裝置,適用于球閥、蝶閥、旋塞閥等類閥門。特殊型可輸出360°轉角。產品共有12個型號。通常增設一級蝸輪減速機構。為又級傳動，以減少手動操作力。產品 DN400-DN1400 共有10個規格。蝸輪箱是一款用于閥門驅動的一種驅動裝置起到連接傳動的作用，常用于閥門驅動，減速機等。本公司生產的蝸輪頭具有耐磨，耐用，不卡等優質特點，歡迎來人來廠實地考察選用。除了蝸輪頭外我們還生產，全系列蝸輪箱、防盜蝸輪箱等閥門及配件產品。
雙級蝸輪箱特點
蝸輪箱殼采用灰鑄鐵、球墨鑄鐵、鑄鋼材料，美觀大方。 體積小，重量輕，設計合理，輸出轉矩大，省力輕便。1-蝸輪箱裝有限位螺釘可在全開OPEN或全閉CLOSE兩個位置上±5°調整。2-蝸輪副自鎖，操作簡單。3-開關指示牌直接在蝸輪上連接，指示準確直觀。4-可根據用戶需要，附有結合子，制成不同的孔徑、孔型，適應性強，互換性強。產品出廠時裝有專用潤滑脂，外殼密封，防水。檢驗蝸輪頭的真實性,一定要求閥門的生產企業提供真實、準確的檢驗報告。這些檢驗報告包括：①原材料的檢驗--原鐵中C，Si，Mn，P，S等的成分含量以及焦炭的質量等；②鑄件的檢驗--金相試驗，延伸率試驗，強度試驗等；③密封試驗--雙面泵壓試驗及多次開關試。
雙級蝸輪箱連接尺寸數據
|
技術數據
|
|
型號 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
|
速比 |
399:1 |
409:1 |
513:1 |
450:1 |
550:1 |
500:1 |
600:1 |
1580:1 |
1950:1 |
2350:1 |
2650:1 |
2650:1 |
|
輸入力矩Nm |
78 |
98 |
112 |
122 |
133 |
156 |
156 |
156 |
195 |
195 |
195 |
250 |
|
輸出力矩Nm |
2334 |
3006 |
4309 |
4000 |
5480 |
5850 |
7020 |
18500 |
28500 |
34500 |
39000 |
50000 |
|
旋轉行程 |
90° |
90° |
90° |
90° |
90° |
90° |
90° |
90° |
90° |
90° |
90° |
90° |
|
限位調整 |
±5° |
±5° |
±5° |
±5° |
±5° |
±5° |
±5° |
±5° |
±5° |
±5° |
±5° |
±5° |
|
連接尺寸
|
|
連接法蘭φ |
125 |
150 |
175 |
210 |
260 |
300 |
350 |
415 |
475 |
560 |
650 |
800 |
|
連接孔中心φ |
102 |
125 |
140 |
165 |
200 |
254 |
298 |
356 |
406 |
483 |
590 |
720 |
|
法蘭凹面φ |
70×3 |
85×3 |
100×4 |
130×5 |
160×5 |
200×5 |
230×5 |
260×5 |
300×8 |
370×8 |
490×8 |
600×8 |
|
孔徑：孔數 |
M10×4 |
M12×4 |
M16×4 |
M20×4 |
M16×4 |
M16×8 |
M20×8 |
M20×10 |
M20×12 |
M22×12 |
M27×12 |
M30×12 |
|
軸孔直徑mm |
24 |
30 |
36 |
40 |
40 |
60 |
80 |
90 |
110 |
130 |
160 |
200 |
|
平鍵尺寸×條數×位置 |
8×1 |
10×1 |
12×1 |
12×2×
90° |
16×2×
90° |
18×2×
90° |
22×2×
90° |
28×2×
90° |
28×2×
90° |
32×2×
90° |
32×2×
90° |
36×2×
90° |
|
安裝高度 |
62 |
68 |
75 |
105 |
110 |
120 |
120 |
150 |
180 |
195 |
205 |
250 |
|
手輪直徑φ |
240 |
180 |
320 |
350 |
400 |
500 |
500 |
500 |
600 |
600 |
600 |
600 |
|
閥門參配 |
|
蝶閥參配DN |
125-150 |
200-250 |
300-350 |
400-450 |
500-500 |
700 |
800 |
900-1000 |
1100-1200 |
1400-1600 |
1800-2000 |
2400 |
|
球閥門參配DN |
80 |
100 |
150 |
200 |
250-300 |
350 |
400 |
500 |
600 |
800 |
1000 |
1200 |
雙級蝸輪箱連接數據表
|
外形尺寸
|
|
型號 |
位置
|
|
A |
B |
C |
D |
E |
F |
G |
H |
h |
2-b |
N-M深
L |
d |
φ |
重量kg |
|
QDX3-S6 |
470 |
500 |
320 |
250 |
290 |
170 |
170 |
125 |
105 |
10 |
4-M20
32 |
45 |
320 |
451 |
|
QDX3-S7 |
515 |
525 |
340 |
290 |
300 |
200 |
190 |
140 |
110 |
15 |
8-M16
28 |
50 |
350 |
58 |
|
QDX3-S8 |
550 |
590 |
360 |
335 |
350 |
260 |
220 |
170 |
125 |
18 |
8-M16
40 |
75 |
400 |
90 |
|
QDX3-S9 |
630 |
710 |
435 |
400 |
400 |
285 |
350 |
210 |
130 |
22 |
8-M20
45 |
80 |
500 |
116 |
|
QDX3-S10 |
820 |
790 |
580 |
415 |
425 |
356 |
310 |
230 |
140 |
28 |
12-M20
40 |
90 |
500 |
195 |
|
QDX3-S11 |
850 |
940 |
560 |
475 |
450 |
406 |
350 |
280 |
165 |
28 |
18-M20
40
|
110 |
500 |
300 |
|
QDX3-S12 |
1030 |
|
|
|
|
483 |
|
330 |
195 |
32 |
18-M22
50
|
130 |
500 |
600 |
|
QDX3-S13 |
1150 |
|
|
|
|
590 |
|
400 |
205 |
32 |
18-M27
50 |
160 |
500 |
1000 |
|
QDX3-S14 |
1520 |
|
|
|
|
720 |
|
450 |
250 |
36 |
18-M30
50 |
200 |
600 |
2000 |
禹軒泵閥公司訂貨須知： 如果你對以上產品-QDX3-S雙級蝸輪箱，閥門蝸輪箱，閥門手動執行器- 感興趣請按以下要求咨詢或訂貨-謝謝
一、①驅動裝置產品名稱與型號②雙級蝸輪箱所配閥門口徑③雙級蝸輪箱是否帶附件以便我們的為您正確選型④雙級蝸輪箱的使用壓力⑤雙級蝸輪箱的使用介質的溫度。
二、若已經由設計單位選定禹軒泵閥公司的蝸輪箱型號，請按蝸輪箱型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的禹軒泵閥公司工程師為您審核把關 |
