首頁 >> 產品中心 >> 輔助設備 >> QDX3-G8系列管網式蝸輪箱

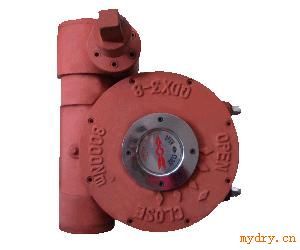

 QDX3-G8系列管網式蝸輪箱
關鍵詞:管網式蝸輪箱
產品名稱: QDX3-G8系列管網式蝸輪箱
產品編號: 014
產品商標: 禹軒
產品規格: 8
參考價格: 面議
更新日期: 2020/12/30 19:10:25
被閱次數: 623次


公司名稱:上海禹軒泵閥有限公司
會員級別:免費會員

詳細說明

閥門手動裝置-管網式蝸輪箱產品參數
QDX3-G系列管網式蝸輪箱部分回轉型閥門手動裝置該產品是一種90°回轉驅動裝置,適用于球閥、蝶閥、旋塞閥等類型閥門。特殊型可輸出360°轉角。產品共有12個型號。而且手輪方向朝上適用于管道閥門。
管網式蝸輪箱連接尺寸
技術數據

型號
G3
G4
G5
G6
G7
G8
G9
G10
G11
G12
G13
G14
速比
399:1
409:1
513:1
450:1
550:1
500:1
600:1
1580:1
1950:1
2350:1
2650:1
2650:1
輸入力矩Nm
78
98
112
122
133
156
156
156
195
195
195
250
輸出力矩Nm
2334
3006
4309
4000
5480
5850
7020
18500
28500
34500
39000
50000
旋轉行程
90°
90°
90°
90°
90°
90°
90°
90°
90°
90°
90°
90°
限位調整
±5°
±5°
±5°
±5°
±5°
±5°
±5°
±5°
±5°
±5°
±5°
±5°
蝶閥參配DN
125-150
200-250
300-350
400-450
500-600
700
800
900-1000
1100-1200
1400-1600
1800-2000
2400
球閥參配DN
80
100
150
200
250-300
350
400
500
600
800
1000
1200
連接尺寸

連接法蘭(D)
125
150
175
210
260
300
350
415
475
560
650
800
連接孔中心(D1)
102
125
140
165
200
254
298
356
406
483
590
720
法蘭凹面(D2)
70X3
85X3
100X4
130X5
160X5
200X5
230X5
260X5
300X8
370X8
490X8
600X8
孔數:孔徑(N-M)
4-M10
4-M12
4-M16
4-M20
8-M16
8-M16
8-M20
12-M20
12-M20
12-M22
12-M27
12-M30
標準軸孔
24
30
36
40
50
60
80
90
110
130
160
200
軸孔(dmin-max)
22~26
28~32
35~38
38~48
45~58
55~70
75~85
90~100
98~120
115~145
160~180
200~250
平鍵X條數X90°(b)
8X1
10X1
12X1
12X2
16X2
18X2
22X2
28X2
28X2
32X2
32X2
36X2
安裝高度
62
68
75
105
110
120
120
150
180
195
205
250
手輪直徑Ф
240
280
320
320
350
400
500
500
600
600
600
600
外形尺寸

型 號
G3
G4
G5
G6
G7
G8
G9
G10
G11
G12
G13
G14
A
305
350
400
500
525
590
710
790
940
1070
1320
1600
B
170
190
215
280
255
280
350
365
455
500
660
750
C
260
310
340
385
415
500
600
640
750
890
1080
1300
E
125
150
155
165
145
190
240
215
265
320
420
490
H
170
180
190
205
250
320
320
350
380
460
560
660
H1
68
68
78
102
105
125
133
152
164
240
240
340
重量kg
13kg
20kg
25kg
45kg
58kg
90kg
116kg
195kg
300kg
600kg
1000kg
2000kg

禹軒泵閥公司訂貨須知: 如果你對以上產品-QDX3-G管網式蝸輪箱,球閥,蝶閥專配蝸輪箱,閥門蝸輪箱廠家-感興趣請按以下要求咨詢或訂貨-謝謝
     一、①驅動裝置產品名稱與型號②管網式蝸輪箱所配閥門口徑③管網式蝸輪箱是否帶附件以便我們的為您正確選型④管網式蝸輪箱的使用壓力⑤管網式蝸輪箱的使用介質的溫度。
    二、若已經由設計單位選定禹軒泵閥公司的蝸輪箱型號,請按蝸輪箱型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的禹軒泵閥公司工程師為您審核把關
