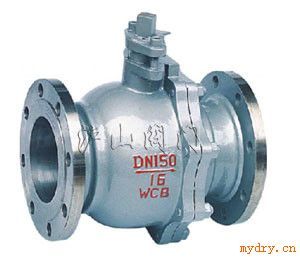

一、Q41F液化氣球閥產品概述

Q41F液化氣球閥該閥門采用成形聚四氟乙烯填料，適用于大多數高中壓燃?xì)廨斔蛨?chǎng)合，手柄操作力矩平穩，O形密封圈用來防止外部雜質進入閥門內部。并保持閥門長期密封性能，大于DN150的不銹鋼電動球閥采用蝸輪驅動。

二、Q41F液化氣球閥操作原理和結構說明

球閥通道平整光滑便于管道掃線清洗，可以輸送漿液及固體顆粒等介質。 采用PTFE(特氟隆)等材料作為密封，具有良好潤滑性和彈性，與球體摩擦系小，使用壽命長。啟閉迅速,啟閉時只需把球體轉動90°，方便而迅速。

球閥的流體阻力小,全開時球體通道、閥體通道和連接管道的截面積相等,并且成直線想通,介質流過球閥，相當于流過一段直通的管子,在各類閥門中球閥的流體阻力*小。經配置有手動、蝸輪驅動、氣動、電動(防爆)可以實現遠程自動控制,能滿足用戶的各種工況使用要求。

注:≥DN200以上閥門選用Q347型固定球閥。

三、Q41F液化氣球閥主要設計參數

設計、制造	法蘭連接	結構長度	公稱通徑	公稱壓力
GB/T12237-89	JB/T79-94、GB9113-2000	GB12221-89	DN15~DN150mm	PN1.6、2.5、4.0MP

四、Q41F液化氣球閥主要性能參數

公稱壓力	殼體試驗	密封試驗	適用介質	適宜溫度
1.6	2.4	1.76	液化氣、天然氣等	-40~+80℃
2.5	3.75	2.75
4.0	6.0	4.4

五、Q41F液化氣球閥主要零件材料

閥體、閥蓋	閥桿、球體	密封面	填料
WCB/不銹鋼	不銹鋼	不銹鋼和聚四氟乙烯	聚四氟乙烯

六、Q41F液化氣球閥主要外形尺寸

公稱通徑、  DN(mm)	Q41F-25型主要連接尺寸和外形尺寸									重量  (kg)
	L	D	D1	D2	Z-фd	H	b	f	Do
15	130	95	65	45	4-14	103	16	2	100	3
20	140	105	75	55	4-14	112	16	2	160	4
25	150	115	85	65	4-14	123	16	2	160	5
32	165	135	100	78	4-18	150	18	3	250	8
40	180	145	110	85	4-18	156	18	3	250	11
50	200	160	125	100	4-18	172	20	3	350	14
65	220	180	145	120	8-18	197	22	3	350	20
80	250	195	160	135	8-18	222	22	3	450	28
100	320	230	190	160	8-23	253	24	4	450	36
125	400	270	220	188	8-25	286	28	4	600	62
150	400	300	250	218	8-25	275	30	4	800	80

注：不銹鋼球閥尚有生產，Q41F-16(25/40)P DN15~150mm，尺寸同上表。

滬山閥門制造（上海）有限公司，原上海滬山閥門廠創建于1985年，是一家有幾十多年歷史的大型閥門專業生產閥門企業，閥門制造行業的驕子，流體控制中的*。專業生產制造各種高中低壓閥門,氣動球閥,氣動蝶閥,氣動閘閥,氣動調節閥,電動蝶閥,電動閘閥,質量保證,價格合理，專業服務。

滬山閥門從鑄造、鍛造加工到組裝，都是在嚴格的質量管理下進行系列化生產。另外，滬山的產品在出廠時，均根據本公司制定的“質量保證條例”進行嚴格檢查，因此得到了*各地用戶的好評，被譽為“良心閥門”。
