首頁 >> 產品中心 >> 干燥機配件 >> 頂裝式鑄鋼球閥

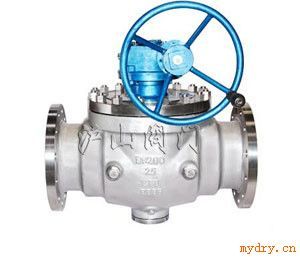

 頂裝式鑄鋼球閥
關鍵詞：
產品名稱： 頂裝式鑄鋼球閥
產品編號： Q
產品商標：
產品規格： DN2-24mm
參考價格： 面議
更新日期： 2015/5/29 9:37:48
被閱次數： 519次


公司名稱：滬山閥門制造（上海）有限公司
會員級別：免費會員
詳細說明
頂裝式鑄鋼球閥
http://www.hushanfamen.com/Valve_Product_678.html



產品名稱： 頂裝式鑄鋼球閥
產品型號： 滬山
產品口徑： DN2-24mm
產品壓力： 1.6-6.4MPa
產品材質： 鑄鐵、鑄鋼、不銹鋼









售后承諾： 質保一年，質量三包：包修、包換、包退。
產品名稱： 頂裝式鑄鋼球閥   產品型號： 滬山
  驅動方式： 手動、氣動、電動   連接形式： 法蘭
  結構形式： 彈性球球閥   密封結構： 軟密封等
  壓力范圍： 1.6~4.0Mpa   公稱通徑： DN2-DN24
  常用材質： 鑄鋼   技術咨詢： 021-31007323

滬山閥門制造（上海）有限公司是國內*〖頂裝式鑄鋼球閥〗制造商，也是國內大型【球閥】生產商之一，公司自成立以來始終圍繞客戶的需求并持續創新，為廣大的代理商和企業客戶提供〖頂裝式鑄鋼球閥〗解決方案，質量可靠，價格實惠，故*各地，歡迎新老客戶來電，來函，我們將為您提供*優質的服務。

頂裝式鑄鋼球閥介紹



頂裝式鑄鋼球閥結構圖

一、頂裝式球閥特點

頂裝式鑄鋼球閥整體式閥體設計上裝式樞軸固定支持，法蘭結構整體式樞軸固定球桿設計雙阻塞泄放功能高強度整體式球桿結構。
確保了球體的*定位樞軸采用防吹出保護結構2組O型密封圈，加上閥桿上的防火填料結構。
有效地防止泄露防腐蝕，低摩擦系數的軸承因可鎳波紋彈簧使尼龍密封的金屬閥座向球移動。
具有進口和出口雙向密封功能性能優越的標準尼龍和PEEK閥座，確保了低壓狀態下的有效密封密封劑住入器設計，在緊急狀態下可住入密封膠，對閥桿或閥座進行密封采用獨特的閥座可縮回技術。
在線可更換球桿。閥桿密封圈金屬閥座及波紋彈簧扭矩減少到*小，便于電動閥門操作球桿與閥體有效接觸的，性能優越的防靜電接地設備預置驅動裝置平臺及螺孔，隨時可裝配驅動裝置防火功能；當閥座燒壞或損壞時，金屬閥座自動貼緊球體，閥座和球體之間較小的泄漏。

Features
Size :2〞-24〞
Class :150～1500Lb
The Monolithic Cast Steel Body
Floating ＆Tunnion Mounted Ball, Full＆ Reduced Bore
Anti-static Device
Blow-out Proof Stem
Fire Safe Design
Emergency Sealant Injector

Specifications
Design ASME B16.34/API 6D
Face to Face ASME B16.10
End Flange ASME B16.5
BW End ASME B 16.25
Test API 598
Fire Safe Test API 607/API6FA
Special NACE MR-01-75

二、頂裝式鑄鋼球閥Top Entry Cast Steel Ball Valve

Material Specifications

序號 		零件名稱 材質
1 閥體 A216-WCB A352-LCB A351-C8, CF8M, CF3, CF3M, Duplex
2 閥座彈簧 Inconel X-7505 SS304 SS316
3 閥座圈 ASTM A105+ENP ASTM A182-F304, F316, F316L, F6, F51
4 閥座 PTFE RPTFE PEEK PPL
5 球 ASTM A105+ENP ASTM A182-F36 F316, F316L, F6, F51
6 O型圈 NBR Viton
7 墊圈 PTFE
8 墊片 Stainless Steel+ PTFE SS316+PTFE
9 定位塊 PTFE SS304+Garphite SS316+Garphite
10 端蓋 A216-WCB A352-LCB A351-C8, CF8M, CF3, CF3M, Duplex
11 填料 PTFE Garphite
12 壓蓋法蘭 A216-WCB A351-CF8
13 銷子 1045 A182-F304, F316, F316L, F6, F51
14 閥桿 A105+ENP A182-F6, F304, F316, F316L, F304L, 17-4PH, F51
15 支架 A216-WCB
16 螺母 ASTM 194-2H, 2HM, 8,8M
17 螺栓 ASTM 194-B7,,B7M, B8,B8M
18 排氣閥 1020+ZN A182-F304, F316, F316L,
19 吊耳 1020
20 注脂 1020+ZN A182-F304, F316, F316L,
21 球 Stainless Steel
22 壓緊圈 1045+N A182-F304, F316, F316L,
23 閥座彈簧 1045+N A182-F304, F316, F316L
24 墊片 1045+N A182-F304, F316, F316L1
25 底座 A105+ENP A182-F6, F304, F316, F316L, F304L, 17-4PH, F51
26 墊片 PTFE SS304+Garphite
27 壓緊螺母 ASTM 194-2H, 8,
28 壓緊螺栓 A182-F6, F304
29 排污閥 1020+ZN A182-F304, F316, F316L,


頂裝式鑄鋼球閥Top Entry Cast Steel Ball Valve


Full Bore   Class 150＊Gear Operated
Size in d (mm) A (mm) H1 (mm) H2 (mm) w (mm) Weight   (kg)
2 51 292 170 76 285 46
3 76 356 210 95 285 83
4 102 432 250 115 400 156
6 152 559 265 140 400 256
8 203 660 355 172 ＊400 453
10 254 787 385 203 ＊600 522
12 305 838 400 242 ＊600 747
14 337 889 450 267 ＊600 959
16 387 991 510 299 ＊600 1220
18 438 1092 565 318 ＊600 1640
20 489 1194 620 349 ＊600 2118
24 591 1397 680 407 ＊700 2950


Full Bore   Class 300
Size in d (mm) A (mm) H1 (mm) H2 (mm) w (mm) Weight (kg)
2 51 292 170 83 285 49
3 76 356 210 105 285 87
4 102 432 250 127 400 164
6 152 559 265 159 ＊400 272
8 203 660 355 191 ＊500 479
10 254 787 385 222 ＊600 657
12 305 838 400 261 ＊600 783
14 337 889 450 292 ＊600 1007
16 387 991 510 324 ＊600 1281
18 438 1092 565 356 ＊700 1722
20 489 1194 620 388 ＊700 2224
24 591 1397 680 457 ＊760 3100


Reduced Bore    Class 150
Sizein d (mm) d1 (mm) A (mm) H1 (mm) H2 (mm) w (mm) Weight   (kg)
2×1-1/2 38 51 292 165 76 265 41
3×2 51 76 356 170 95 285 58
4×3 76 102 432 210 115 285 104
6×4 102 152 559 250 140 400 228
8×6 152 203 660 265 172 ＊400 320
10×8 203 254 787 355 203 ＊500 536
12×10 254 305 838 385 242 ＊600 685
14×12 305 337 889 400 267 ＊600 840
16×14 337 387 991 450 299 ＊600 1070
18×16 387 438 1092 510 318 ＊600 1430
20×18 438 489 1194 565 349 ＊700 1850
24×20 489 591 1397 620 407 ＊700 2450


Reduced Bore    Class 300
Sizein d (mm) d1 (mm) A (mm) H1 (mm) H2 (mm) w (mm) Weight (kg)
2×1-1/2 38 51 292 165 83 265 44
3×2 51 76 356 170 105 285 62
4×3 76 102 432 210 127 285 110
6×4 102 152 559 250 159 400 243
8×6 152 203 660 265 191 ＊400 343
10×8 203 254 787 355 222 ＊500 559
12×10 254 305 838 385 261 ＊600 725
14×12 305 337 889 400 292 ＊600 890
16×14 337 387 991 450 324 ＊600 1120
18×16 387 438 1092 510 356 ＊600 1480
20×18 438 489 1194 565 388 ＊700 1960
24×20 489 591 1397 620 457 ＊760 2650


頂裝式鑄鋼球閥




Full Bore Class 600 ＊Gear Operated
Size in d (mm) A(mm) H1(mm) H2(mm) w(mm) Weight (kg)
2 51 292 180 83 285 52
3 76 356 220 105 285 92
4 102 432 260 137 400 173
6 152 559 275 175 ＊400 285
8 203 660 370 210 ＊400 504
10 254 787 398 254 ＊600 680
12 305 838 410 280 ＊700 819


Full Bore Class 900

Size in 		d(mm) A(mm) H1(mm) H2(mm) w(mm) Weight (kg)
2 51 368 190 108 760 60
3 76 381 230 121 1140 100
4 102 457 270 146 ＊400 204
6 152 610 320 191 ＊500 420
8 203 737 375 235 ＊600 644
10 254 838 440 273 ＊700 943
12 305 965 498 305 ＊700 1295


Full Bore Class 1500

Size in 		d(mm) A(mm) H1(mm) H2(mm) w(mm) Weight (kg)
2 51 368 195 108 760 69
3 76 470 233 134 ＊400 133
4 102 546 276 156 ＊500 253
6 146 705 324 197 ＊600 667
8 194 832 397 242 ＊700 865
10 241 991 462 292 ＊700 1375
12 289 1130 493 337 ＊760 2175


Reduced Bore Class 600

Sizein 		d(mm) d1(mm) A(mm) H1(mm) H2(mm) w(mm) Weight (kg)
2×1-1/2 38 51 292 174 83 265 46
3×2 51 76 356 180 105 285 74
4×3 76 102 432 220 137 760 120
6×4 102 152 559 260 178 1140 249
8×6 152 203 660 275 210 ＊500 380
10×8 203 254 787 370 254 ＊600 587
12×10 254 305 838 398 280 ＊600 752


Reduced Bore Class 900

Sizein 		d(mm) d1(mm) A(mm) H1(mm) H2(mm) w(mm) Weight (kg)
2×1-1/2 38 51 368 182 108 760 54
3×2 51 76 381 190 121 760 80
4×3 76 102 457 230 146 1140 148
6×4 102 152 610 270 191 ＊400 305
8×6 152 203 737 320 235 ＊500 552
10×8 203 254 838 375 273 ＊600 748
12×10 254 305 965 440 305 ＊700 1048


Reduced Bore Class 1500

Sizein 		d(mm) d1(mm) A(mm) H1(mm) H2(mm) w(mm) Weight (kg)
2×1-1/2 38 51 368 189 108 760 63
3×2 51 76 470 195 134 760 95
4×3 76 102 546 233 156 ＊400 183
6×4 102 146 705 276 197 ＊500 359
8×6 146 194 832 324 242 ＊600 794
10×8 194 241 991 397 292 ＊700 1070
12×10 241 289 1130 462 337 ＊700 1540

滬山閥門制造（上海）有限公司，原上海滬山閥門廠創建于1985年，是一家有幾十多年歷史的大型閥門專業生產閥門企業，閥門制造行業的驕子，流體控制中的*。專業生產制造各種高中低壓閥門,氣動球閥,氣動蝶閥,氣動閘閥,氣動調節閥,電動蝶閥,電動閘閥,質量保證,價格合理，專業服務。
滬山閥門從鑄造、鍛造加工到組裝，都是在嚴格的質量管理下進行系列化生產。另外，滬山的產品在出廠時，均根據本公司制定的“質量保證條例”進行嚴格檢查，因此得到了*各地用戶的好評，被譽為“良心閥門”。
