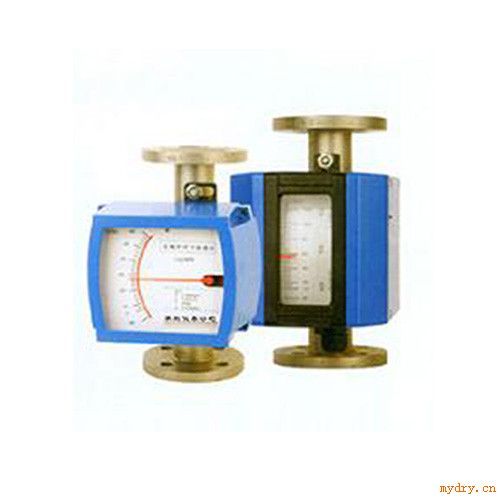

    HJ-LZ金屬轉子流量計適用于測量液體、氣體以及蒸汽的流量，特別適合低流速流量的介質流量的測量，在小口徑和低流速介質流量測量中充分發揮其優勢，廣泛應用于化工以及食品制藥等行業。具有結構簡單、工作可靠、適用范圍廣、測量準確、安裝方便等特點，具有耐高溫、耐高壓等特點。該產品具有普通型和防腐蝕型，以上兩種類型均分為現場指示型（HJ-LZZ）和電遠傳型（HJ-LZD）、普通型流量傳感器、儀表材料為（1Cr18Ni9Ti）、防腐型為（1Cr18Ni9Ti）內襯PTEF.如果金屬轉子流量計測量的介質中含有鐵磁性顆粒，就應在流量計入口處安裝磁過濾器。它的材質應于對應的流量計相同。

    金屬轉子流量計工作原理：
    流量計由兩個部件組成，轉子流量計一件是從下向上逐漸擴大的錐形管；轉子流量計另一件是置于錐形管中且可以沿管的中心線上下自由移動的轉子。轉子流量計當測量流體的流量時，被測流體從錐形管下端流入，流體的流動沖擊著轉子，并對它產生一個作用力（這個力的大小隨流量大小而變化）；當流量足夠大時，所產生的作用力將轉子托起，并使之升高。同時，被測流體流經轉子與錐形管壁間的環形斷面，從上端流出。當被測流 體流動時對轉子的作用力，正好等于轉子在流體中的重量時（稱為顯示重量），轉子受力處于平衡狀態而停留在某一高度。分析表明；轉子在錐形管中的位置高度，與所通過的流量有著相互對應的關系。因此，觀測轉子在錐形管中的位置高度，就可以求得相應的流量值。為了使轉子在在錐形管的中心線上下移動時不碰到管壁，通常采用兩種方法：一種是在轉子中心裝有一根導向芯棒，以保持轉子在錐形管的中心線作上下運動，另一種是在轉子圓盤邊緣開有一道道斜槽，當流體自下而*過轉子時，一面繞過轉子，同時又穿過斜槽產生一反推力，使轉子繞中心線不停地旋轉，就可保持轉子在工作時不致碰到管壁。轉子流量計的轉子材料可用不銹鋼、鋁、青銅等制成。

    金屬轉子流量計技術參數：
    （1）基本
    測量范圍：水（20℃） 2.5-150000L/h ，空氣（20℃，0.1013MPa）0.07-4000Nm3/h
    量程比：10：1
    精度：1.5/2.5
    工作壓力：≤6.4MPa
    工作溫度：-40 ～ 350℃（氟塑料襯里-10 ～ 80℃）
    環境溫度：-20 ～ 80℃
    介質粘度：DN15≤5mPa.S ，DN25 ～ DN150≤250mPa.S
    管體材質：1Cr18Ni9Ti,316L,內襯PTEF等
    過程連接：法蘭，或按用戶提供
    蒸汽佳套頭：法蘭，DN15/PN1.6，或按用戶提供

    （2）遠傳裝置
    ①SK5W1-1角位移變送器
    基本誤差：1.5%F.S
    輸出信號：4 ～ 20mA
    負載阻抗：350Ω
    電源電壓：24VDC
    環境溫度：-30 ～ 80℃
    出線口：M20 × 1.5
    防爆標志：ExibIICT4

    ②JTE-HD變送器
    電源影響：<0.1%(不含數字分辨率[70μA)
    負載影響：<0.1%(不含數字分辨率[70μA)
    電流損耗：4 ～ 21.6mA，相對于測量值的0%
    負載阻抗：0 ～ 800
    工作電壓：12.8 ～ 30VCD
    二線制Rext[KΩ]=（供電電源[V]-12.7）/22mA
    輸出信號：4 ～ 20mA
    環境溫度：-25 ～ 80℃
    出線口：M20 × 1.5
    防爆標志：ExibIICT6

    金屬轉子流量計選型表：

型號：HJ-LZ

通經（mm） 流量范圍 壓力損失kPa 水L/h* 空氣M3/h* 水 空氣 常規型 防腐型 常規型，防腐型 15 2.5～25 --- 0.07～0.7 6.5 7.1 4.0～40 2.5～25 0.11～1.1 6.5 7.2 6.3～63 4.0～40 0.18～1.8 6.6 7.3 10～100 6.3～63 0.28～2.8 6.6 7.5 16～160 10～100 0.40～4.0 6.8 8.0 25～250 16～160 0.7～7.0 7.2 10.8 40～400 25～250 1.0～10 8.6 10.0 63～630 40～400 1.6～16.0 11.1 14.0 25 100～1000 63～630 3～30 7.0 7.7 160～1600 100～1000 4.5～45 8.0 8.8 250～2500 160～1600 7～70 10.8 12.0 400～4000 250～2500 11～110 15.8 19.0 40 500～5000 --- 12～120 10.8 9.8 600～6000 ---- 16～160 12.6 16.5 50 630～6300 400～4000 18～180 8.1 8.6 1000～10000 630～6300 25～250 11.0 10.4 1600～16000 1000～10000 40～400 17.0 15.5 80 2500～25000 1600～16000 60～600 8.1 12.9 4000～40000 2500～25000 80～800 9.5 18.5 100 6300～63000 4000～40000 100～1000 15.0 19.2 150 20000～100000 --- 600～3000 19.2 20.3

    金屬轉子流量計安裝要求：
    1.儀表可安裝在垂直或水平的管道上，垂直流向的介質必須是由下而上的。水平流向的介質應與儀表上的箭頭方向一致。儀表上游設備5DN長的直管段，下游設置250mm長的直管段，設置調節流量閥門時，其位置應該在儀表的下游直管段之后。
    2.推薦安裝方式,設置旁通管道。建議使用水平尺及鉛錘檢測流量計的安裝垂直度，以保證流量計的測量精度。
    3.安裝在管道上的流量計不應受到外力作用，在流量計出入口的適當位置加裝支撐，可使流量計基本不受外力作用。
    4.安裝內襯聚四氟乙烯(PTEE)的流量計時，緊固法蘭螺栓時應特別謹慎，要求對稱緊固且勿過猛過緊，以防PTFE變形。
    5.為避免流體沖擊測量器內浮子，儀表在使用時必須緩慢開啟閥門，特別是用于測量氣體介質流量時，可在儀表的下游直管段后安裝氣體阻尼裝置或節流閥以*大限度地減輕浮子振動。

    金屬轉子流量計注意事項：
    1.耐高溫，可達450℃金屬轉子流量計，金屬管浮子流量計，威力巴流量計。
    2.適宜小口徑低流速氣體、液體及蒸汽流量的測量。
    3.磁耦合原理無泄漏耐高壓。
    4.受一定粘度影響，不宜測量高粘度介質。
    5.當流量超過100m3/h水流量時，壓損大。
    6.多用于過程控制用儀表，*好精度1%，一般為1.5%，量程比10:1。
    7.本安防爆、隔爆型全有，適合危險場合。
    8.*適宜的安裝方式為下進上出垂直安裝。
    9.有就地指針型、電池型、二線制型、220V交流供電型等多種形式可供選擇。
    10.測量高溫低溫(-30℃以下)介質時，*好采用夾套型。<BR>11.不適宜測量密度變化大的介質。
    12.不適宜測量脈動介質流量(如計量泵出口)。
    13.對于氣體本表無溫壓補償，需另行考慮。
    14.對于多臺儀表密集安裝或碳鋼工藝管道經過儀表附近時，要與儀表保持100mm以上的距離，避免磁場干擾。
    15.對于含有大量鐵磁性顆粒介質流量測量時，要在儀表前加裝磁過濾器，并定時進行吹掃。
    16.若選用隔爆場合使用儀表，要選用圓殼M4指示器。
    17.流量計對直管段的要求不高，一般為前5D后250mm即可。
    18.流量計高低報警一般為集電極開路OC門方式，需外加繼電器進行電流放大，也可選繼電器輸出型，觸點容量為1A@30VDC或0.2*@250VAC流量計的應用越來越廣泛。
