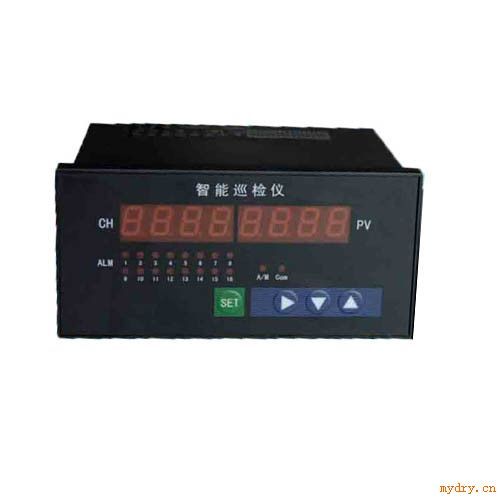

智能巡檢儀 |
關鍵詞:智能巡檢儀 智能巡檢儀廠家 智能巡檢儀價格 智能巡檢儀選型 |
|
|
公司名稱:淮安華江自動化儀表有限公司 |
![]() |
詳細說明 |
HJ-XMDX智能巡檢儀與各類傳感器、變送器配合使用,可對多路溫度、壓力、液位、流量、重量等工業過程參數進行巡回檢測、報警控制、變送輸出、數據采集及通訊。
一、智能巡檢儀技術指標:
基本誤差: 0.2%FS±1個字 分 辨 力:1/20000、14位A/D轉換器 顯示方式:雙排四位LED數碼管,上排顯示測量值,下排顯示通道號 采樣周期:0.5S 報警輸出: ⑴1-64通道統一上下限報警,繼電器輸出觸點容量 AC220V/3A ⑵1-8通道分別獨立報警,繼電器輸出觸點容量 AC220V/1A 變送輸出:通過開關量輸入可選擇相應通道帶 4~20mA、0~10mA、1~5V、0~5V 隔離輸出 精度:±0.3%FS 通訊輸出:接口方式--隔離串行雙向通訊接口RS485/RS422/RS232/Modem 波特率--300~9600bps內部自由設定 電 源:開關電源 85~265VAC 功耗4W以下 二、智能巡檢儀特點:
1、 通道: ——*大16通道點數可選(可屏蔽2-16通道中的任何一個通道); 2、 輸入信號類型: ——各通道可任意設置(通過軟件設置和硬件跳線相結合的方式完成); 3、 顯示量程和分辨率: ——各通道可根據需要分別設置量程范圍和小數點位數; 4、 報警方式: ——a.各通道統一設置報警值,共用繼電器輸出; ——b.各通道分別設置報警值,共用繼電器輸出; ——c.各通道分別設置報警值,獨立繼電器輸出(本方式需配分別報警控制盒); ——d.各通道獨立雙色指示燈報警;紅色亮表示上限報警,綠色亮表示下限報警; 5、 模擬變送輸出類型和方式: ——a.變送類型:0-10mA、0-20mA、4-20mA可選; ——b.輸出方式:可選擇各通道測量值的平均值、*大值或*小值變送輸出; 可指定16通道中任何一通道進行變送輸出;所有輸出方式的變送范圍必須相同; 6、 顯示方式: ——雙排四位數碼管顯示; 7、 巡檢方式: ——a.手動巡檢:可按∧、∨鍵手動查看各通道測量值;2分鐘無按鍵操作回到自動 巡檢狀態。 ——b.自動巡檢:儀表根據設定的顯示間隔循環顯示各通道的測量值,設定間隔為0.5秒-50秒,默認為1秒。以上兩種巡檢方式按>鍵進行切換。 8、 通訊方式: ——RS232或RS485方式可選,采用標準modbus協議,通用性強,可靠性高,詳見“巡檢儀通訊協議”; 三、智能巡檢儀按鍵說明: SET鍵:設置鍵,長按此鍵進入設置狀態,在設置過程中,該鍵的作用為確認當前所設置的數據,并自動轉到下一菜單。 > 鍵: 參數設置時光標移位鍵,按鍵一次光標向右移動一位,到*右邊一位時再按移位鍵則光標移到首位;在測量狀態下,此鍵作為手動巡檢和自動巡檢方式之間的切換。 △、▽ 鍵: 參數修改時用于增加、減少參數設定值;手動巡檢時用于切換當前顯示通道。 > 鍵 + △ 鍵:參數設置時返回上一菜單; SET鍵 + △ 鍵:退出參數設置菜單; 四、智能巡檢儀參數設置:
在儀表運行狀態下,長按SET鍵(2S)即可進入設置菜單,此時顯示“CLK”,要求輸入密碼,鍵入“655”(可更新),再按SET鍵即進入?yún)?shù)設置。各按鍵功能及組合請見上述的“按鍵說明”。2分鐘內無按鍵動作則自動回到測量狀態。 五、智能巡檢儀型號說明:
HJ-XMDX智能巡檢儀,橫式160×80×125mm ,輸入Pt100,各通道統一上限報警,帶RS485串行通訊供電電源220VAC。 |
|
|
