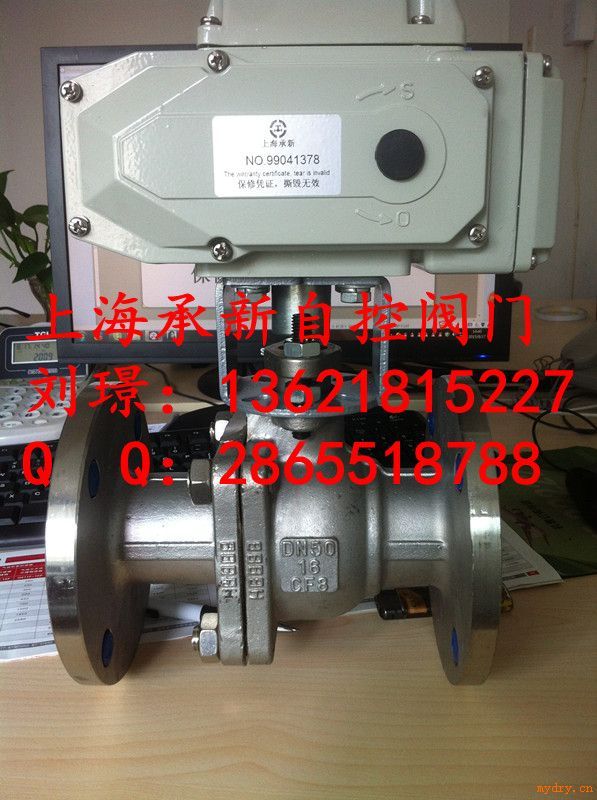

電動球閥是一種(球體)繞垂直于通道軸旋轉90o的閥門,其由回轉型角行程電子式電動執行器和O型閥結構組成,屬旋轉類型高性能調節或開關閥類,接受工業自動化控制(DCS,PLC系統)儀表來源的電流信號或電壓信號的輸入輸出,可實現對工藝管路中流體介質的比例調節或二位開關控制,從而達到對流體介質的流量,壓力,溫度,液位等參數的自動化控制.

1．電動球閥流體阻力小,是所有閥類中流體阻力*小的一種,以AC220V,AC380V或DC24V電源電壓作動力,接受(4-20mA,0-10mA或1-5VDC)電流信號或電壓信號,即可控制運轉,以角行程輸出的扭矩轉動球體0~90o,就能完成啟閉動作或調節動作.

2．球芯通道平整光滑,不易沉積介質,可以進行管線式通球.結構簡單,重量輕,密封性能好. 特別適用于要求零泄漏率的場合.

3．采用HL型,3810R型,PSQ型角行程全電子式電動執行機構為O型球閥的驅動裝置,機電一體化的結構設計,具有機內伺服操作和開度信號位置反饋,位置指示,手動操作等功能,功能強,性能可靠,連線簡單,以AC220V或AC380V電源電壓作動力,直接接受統一標準信號(4-20mA DC,0-10mA DC或1-5V DC,0-10V DC),

將此轉變成與輸入信號相對應的位移,以角度位移(0~90o)運動,改變球芯的旋轉開度,因此一定的輸入信號對應一定的位置開度,實現比例調節動作.(二位開關式接受AC220V或AC380V電源電壓作動力,通過電機正反轉實現開關動作,并同時輸出開關閥位指示信號).是一種高精度,高性能,高可靠性類產品.

(a)．O型浮動球式結構；軟質閥座:雙斜面彈性(聚四氟乙烯或?qū)ιW聚苯)閥座密封圈.

硬質閥座:采用圓柱形彈簧加載的金屬(硬質合金鋼)硬密封圈閥座.

有效的降低了球與密封圈之間的磨擦系數,減少了操作力矩.當介質壓力較小時,密封圈與球體接觸面較小,故有較大的密封比壓,確�？煽棵芊�,當介質壓力較大時,密封圈與球體接觸面積也相應增大,故閥座密封圈能承受較大的介質推力而不會損壞,確保可靠密封.
