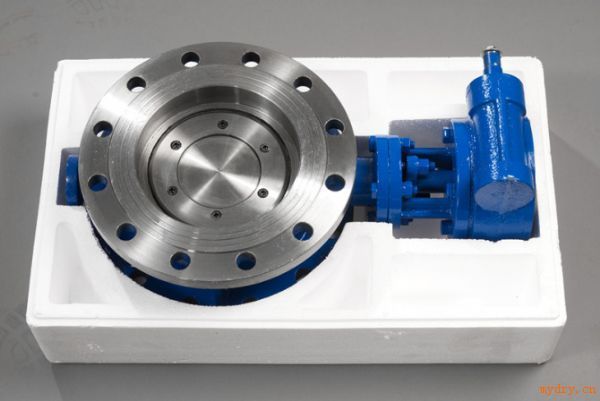

| 法蘭多層次硬密封蝶閥D343H-16C |
| 關鍵詞：硬密封蝶閥 法蘭蝶閥 鑄鋼蝶閥 |
|
|
公司名稱：上海丹特閥門有限公司 |
 |
詳細說明 |
產品概述： 本蝶閥的三維偏心距，經過嚴格的計算，“U”型密封圈與蝶板幾乎無磨擦，使用壽命長，并具有越關越緊的功能。蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長.本蝶閥結構獨特，“開關”僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠。耐高溫、耐低溫、耐腐蝕性。彈性硬密封蝶閥采用一個“U”型不銹鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病，實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果，達到延長使用壽命、密封性能*佳的目的。因此被廣泛地應用到介質溫度≤450℃的冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上，是調節流量和截斷流體的*佳裝置。 產品特點：
1、該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便；
2、本蝶閥采用不銹鋼“U”型密封圈，具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性； 3、本蝶閥的三維偏心距，經過嚴格的計算，“U”型密封圈與蝶板幾乎無磨擦，使用壽命長，并具有越關越緊的功能； 4、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長； 5、本蝶閥結構獨特，“開關”僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠； 6、耐高溫、耐低溫、耐腐蝕性。 三偏心特點及原理：
1、偏離管道中心 2、偏離密封面中心 3、傾斜的錐形 當閥門開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心1、偏心2迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3，使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠?qū)崿F(xiàn)自鎖，防止蝶板過位。 采用標準：
設計標準
:GB/T12238-1989 法蘭連接尺寸: GB/T9113.1-2000；GB/T9113.2-2000 GB/T9115.1-2000；GB/T9115.2-2000 結構長度:GB/T12221-1989 壓力試驗:GB/T13927-1992；JB/T9092-1999 技術參數：
零件材質：
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
