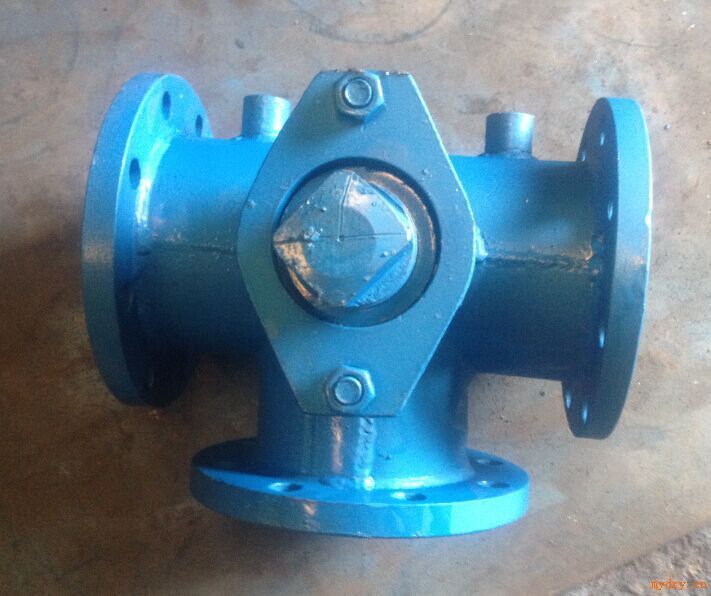

旋塞閥的閥塞的形狀可成圓柱形或圓錐形。在圓柱形閥塞中，通道一般成矩形；而在錐形閥塞中，通道成梯形。這些形狀使旋塞閥的結構變得輕巧，但同時也產生了一定的損失。旋塞閥*適于作為切斷和接通介質以及分流適用，但是依據適用的性質和密封面的耐沖蝕性，有時也可用于節流。由于旋塞閥密封面之間運動帶有擦拭作用，而在全開時可完全防止與流動介質的接觸，故它通常也能用于帶懸浮顆粒的介質。旋塞閥的另一個重要特性時它易于適應多通道結構，以致一個閥可以獲得兩個、三個，甚至四個不同的流道。這樣可以簡化管道系統的設計、減少閥門用量以及設備中需要的一些連接配件。
產品用途：
旋塞閥廣泛地應用于油田開采、輸送和精練設備中，同時也廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。
性能規范：
|
型號 |
公稱壓力
PN（MPa） |
試驗壓力PS（MPa） |
工作壓力
P（MPa） |
適用介質 |
工作溫度
（℃） |
|
殼體 |
密封 |
|
BX44W-1.0P |
1.0 |
1.5 |
1.1 |
1.0 |
硝酸類等 |
≤250 |
|
BX44W-1.0C |
1.0 |
1.5 |
1.1 |
1.0 |
非腐蝕、弱腐蝕 |
≤200 |
主要材料：
|
零件名稱 |
閥體、塞子 |
填料 |
|
BX44W-1.0P
BX44W-1.0R |
不銹鋼 |
石墨盤根+304 |
|
BX44W-1.0C |
鑄鋼 |
連接尺寸：
|
口徑(DN) |
L |
D |
D1 |
D2 |
z-Φd
|
|
20 |
150 |
105 |
75 |
55 |
4-Φ14
|
|
25 |
160 |
115 |
85 |
65 |
4-Φ14
|
|
32 |
190 |
135 |
100 |
78 |
4-Φ18
|
|
40 |
200 |
145 |
110 |
85 |
4-Φ18
|
|
50 |
220 |
160 |
125 |
100 |
4-Φ18
|
|
65 |
280 |
180 |
145 |
120 |
4-Φ18
|
|
80 |
300 |
195 |
160 |
135 |
4-Φl8
|
|
100 |
340 |
215 |
180 |
155 |
8-Φ18
|
|
125 |
350 |
245 |
210 |
185 |
8-Φ18
|
|
150 |
400 |
280 |
240 |
210 |
8-Φ18
|
|
200 |
450 |
335 |
295 |
265 |
8-Φ23 | |
