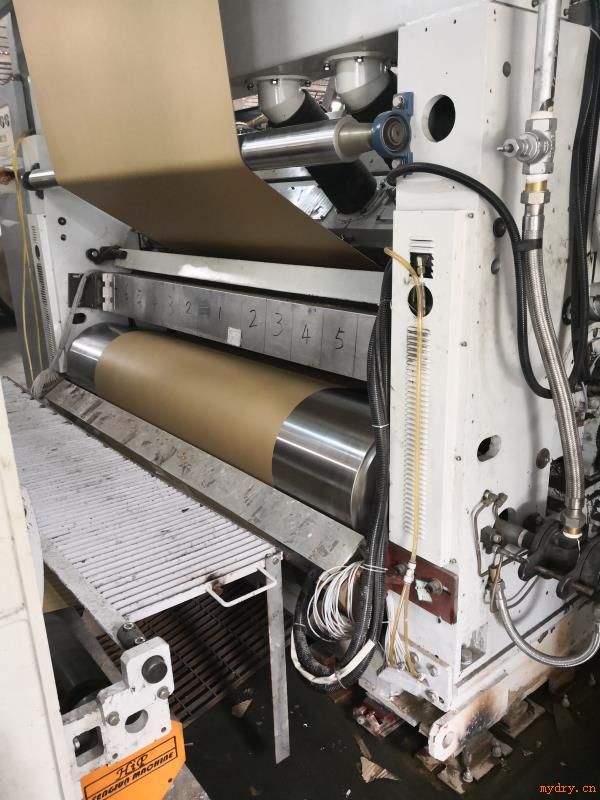

瓦楞紙生產線加熱 |
關鍵詞:電磁加熱 電磁加熱器 生產線加熱 |
|
|
公司名稱:深圳喆能電子技術有限公司 |
![]() |
詳細說明 |
輥筒節能加熱 一、現狀及背景 現狀:
目前市場上大部分的各類輥筒、熱壓機、染色等加熱多采用電熱棒/導熱油或其它燃料進行間接加熱。其主要缺點有: (1)熱效率低:這類設備的實際運行熱效率常常要低于50%,有些甚至不足30%。造成運行熱效率低下的根本原因是這種輻射式的熱量傳遞方式存在致命缺點:輻射沒有方向性造成熱量大量散失并且鐵質材料也不是*好的吸熱和儲熱介質。想提高運行熱效率,其復雜程度和成本都很高昂。 (2)不經濟:電熱棒間接加熱導熱油,導熱油又額外給用戶增加了隱形成本,還需要專人檢修,頻繁維修。如果是燃煤鍋爐加熱導熱油,熱量傳遞線路長且傳導次數多熱損大,而且不環保。 (3)不安全:導熱油帶來的高溫事故和漏油隱患。 (4)不健康:周圍環境高溫,粉塵煙塵等損害作業人員身體健康。 二.節能加熱工藝 根據我們對各類鐵質及不銹鋼容器、反應釜、管道的節能加熱經驗,在輥筒本體上或傳輸管道上采用外置或內置式電磁加熱裝置,以取代傳統的輻射式加熱,不但加熱速度可以得到提高、整個加熱過程不會產生任何的污染、又節約了加熱和維護成本。同時解決了熱效率低、不環保、成本高、不安全和維護困難的問題。 另一種通過燃煤或者燃油鍋爐產生的高壓飽和水蒸汽來加熱,或者加熱導熱油,然后把導熱油作為加熱介質去加熱其他介質或者真正需要熱量的物體,這種*的鍋爐加熱方式是急需要淘汰的,典型的應用場合有:鞋材加工、造紙機等,這種情況下通常可以應用感應加熱的方式直接加熱介質或者直接加熱需要熱量的物體,徹底淘汰鍋爐和導熱油,無論設備成本、體積、管路損耗還是危險性都大幅度降低。 三.工作原理 將50Hz工頻電轉換為20KHz左右的高頻交流電,利用電磁感應原理,高速變化的電流流過高頻線圈產生變化的磁場,高速變化的磁場產生的磁力線使得線圈內部的容器/輥筒產生無數的渦流,渦電流使得金屬容器/輥筒主動發熱,從而起到加熱輥筒為目的。整個過程是“電-磁-熱”的高效轉換。
四. 系統概述 喆能電磁加熱器采用高速DSP處理芯片+IGBT晶體管功率器件為核心硬件,將嵌入式系統成功應用到傳統的感應加熱中,提供一種設計簡單、低成本、便攜式風冷加熱單元,實現*、無明火、無噪音、無水路冷卻的高效率加熱功能,產品設計使用壽命五萬小時,熱能轉換率高達百分之九十五。操作使用簡單、直接、維護方便,并具有多種軟硬件自動保護。 五.產品電氣參數 1.輸入電壓:380VAC 50Hz /60Hz 2.電壓適應范圍:325V-440V 3.額定功率:依據客戶實際情況所定 4.工作頻率:6~30KHz 5.安全工作環境溫度:-20℃~45℃ 6.熱效率≥95% 六. 主要性能及保護 1.高性能DSP軟啟動功能,功率因數更高。 2.*的負載匹配檢測功能、自動識別負載及鎖相功能,保護更完善。 3.拓?fù)潆娐,抗干擾能力強,可以多臺電源并聯工作。 4.新型數字全風冷IGBT模塊,穩定性更好。 5.迅速及節能加熱,使用成本可節約30%~70%。 6.獨特的304、310、316不銹鋼加熱能力。 7.保護功能:輸入過壓保護,輸入欠壓保護,輸出過流保護,線圈短路保護、線圈開路保護、電源過熱保護、溫度傳感器短路保護等。 七.實施工藝 1. 根據需要加熱溫度高低,合理選擇保溫材料及保溫棉的安裝厚度。 2. 根據產出量所需要的熱量需求計算加熱電源的功率,并根據功率選擇合適大小的感應線。 3. 根據工藝需求和空間位置進行感應線和電源的布置。 4. 加熱電源的控制方式可以根據客戶的實際情況進行設置,或者采用集中控制。 5. 調試之前需要做好設備及電源的可靠接地,并做好防水及絕緣處理。 |
|
|
