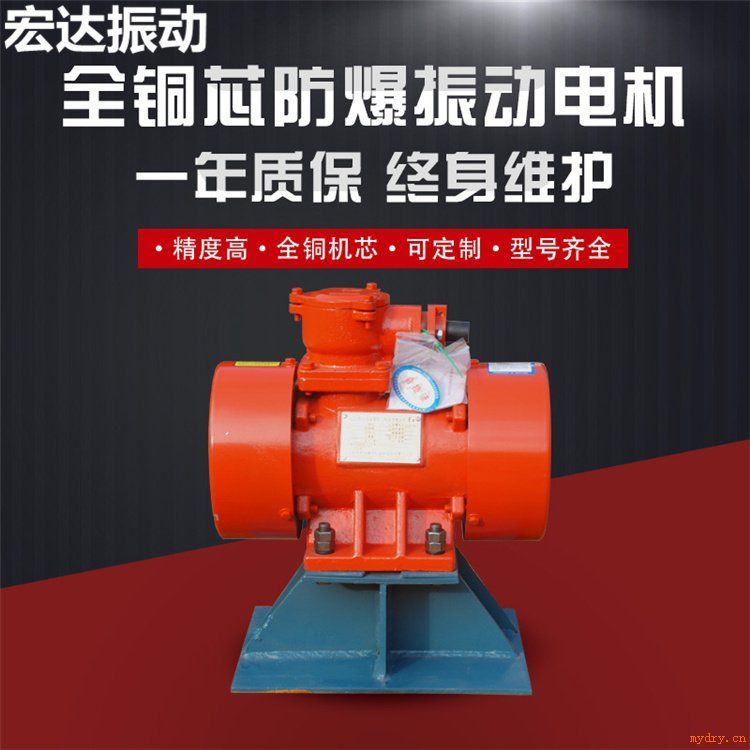

YBZH系列戶外隔爆型振動三相異步電動機(簡稱防爆型振動電機),其工作原理和通用型振動電機類似, 是利用兩端的偏心塊高速旋轉產生振動力作為振動源.該系列防爆振動電機具有設計合理、結構緊湊、激振效率高、節能、壽命長、運行可靠,安裝調試方便等優點,可作為振動料斗、振動篩、圓振篩、振動給料機、振動輸送機的要求防爆環境工作振動源.其防爆性能符合GB3836.2-2000《爆炸性氣體環境用電氣設備——隔爆型“d"》.
防爆標志為ExdⅡBT4,使用于Ⅱ類A、B級T1~T4組可燃性氣體或蒸汽與空氣形成的爆炸性混合物的場所. 防爆電機的的應用: 防爆電機主要用于煤礦、石油天然氣、石油化工和化學工業. 此外,在紡織、冶金、城市煤氣、交通、糧油加工、造紙、醫藥等部門也被廣泛應用. YBZH防爆振動電機技術參數 | 型號 | *激振力kN | 轉速rpm | 額定功率kW | 額定電流A | 安裝外形尺寸 | 質量kg | | A | B | H | AB | BB | G | HD | L | M-φk | | YBZH2.5-4 | 2.5 | 1500 | 0.2 | 0.72 | 180 | 110 | 125 | 220 | 135 | 16 | 340 | 331 | 14 | 33 | | YBZH5-4 | 5 | 1500 | 0.3 | 0.98 | 180 | 110 | 125 | 220 | 135 | 16 | 340 | 345 | 14 | 40 | | YBZH8-4 | 8 | 1500 | 0.4 | 1.12 | 180 | 140 | 125 | 220 | 180 | 20 | 340 | 380 | 18 | 55 | | YBZD10-4 | 10 | 1500 | 0.5 | 1.35 | 180 | 140 | 125 | 220 | 180 | 20 | 330 | 420 | 18 | 58 | | YBZH16-4 | 16 | 1500 | 0.8 | 2.00 | 220 | 160 | 140 | 270 | 230 | 25 | 366 | 460 | 26 | 80 | | YBZH20-4 | 20 | 1500 | 1.1 | 3.0 | 220 | 160 | 140 | 270 | 230 | 25 | 366 | 460 | 26 | 82 | | YBZH30-4 | 30 | 1500 | 1.5 | 3.6 | 260 | 180 | 160 | 320 | 260 | 25 | 396 | 480 | 33 | 126 | | YBZH3-6 | 3 | 1000 | 0.37 | 1.5 | 180 | 140 | 125 | 220 | 180 | 16 | 340 | 380 | 14 | 46 | | YBZH5-6 | 5 | 1000 | 0.55 | 2.0 | 180 | 140 | 125 | 220 | 180 | 16 | 340 | 380 | 14 | 56 | | YBZH10-6 | 10 | 1000 | 0.75 | 2.4 | 220 | 160 | 140 | 270 | 230 | 22 | 366 | 475 | 18 | 90 | | YBZH16-6 | 16 | 1000 | 1.1 | 3.3 | 225 | 280 | 155 | 205 | 50 | 150 | 330 | 620 | 26 | 105 | | YBZH20-6 | 20 | 1000 | 1.5 | 4.5 | 250 | 320 | 200 | 306 | 38 | 168 | 384 | 668 | 26 | 110 | | YBZH30-6 | 30 | 1000 | 2.2 | 6.6 | 250 | 320 | 200 | 306 | 38 | 168 | 384 | 668 | 26 | 130 | | YBZH40-6 | 40 | 1000 | 2.9 | 9.0 | 320 | 200 | 195 | 400 | 315 | 30 | 470 | 585 | 33 | 203 | | YBZH50-6 | 50 | 1000 | 3.7 | 11.1 | 370 | 190 | 225 | 460 | 315 | 32 | 520 | 610 | 39 | 282 | | YBZH75-6 | 75 | 1000 | 5.5 | 16.5 | 370 | 250 | 225 | 460 | 375 | 32 | 520 | 742 | 39 | 376 | | YBZH100-6 | 100 | 1000 | 7.5 | 22.5 | 420 | 150 | 260 | 520 | 450 | 38 | 572 | 800 | 39 | 426 |
YBZD防爆型振動電機的維修與保養
保養維護好振動電機是工作安全、可靠,延長使用壽命的保障。
1.防爆型振動電機的軸承要定期(1000小時)用油槍向軸承室注殼牌愛萬利EP2高溫潤滑脂,每個軸承注量為5-10cc。不準亂用其它牌號的潤滑脂。
2.該機在累計運行達5000小時后應拆卸全面檢修保養,并對軸承及軸承蓋進行清洗同時檢查軸承,更換磨損嚴重的軸承,然后填充油量為空間體積1/3-1/2的潤滑脂。
3.該機庫存半年以上,安裝使用前應對軸承拆卸清洗換油。
4.該機每年須進行一次大清理,對電機內部積垢,油污進行清洗,此工作可與換油工作同時進行。 |
