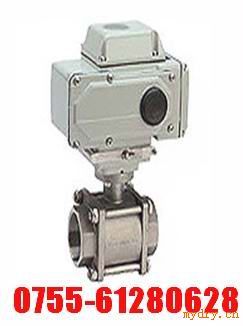

Q911F電動絲口球閥
閥門特性
|
生產成三片式方便需要經常維修的設備插入。
端口：內螺紋 UNI/ISO7/1 Rp; 承插焊接和對接焊。
工作溫度: -20℃ 至+160℃
工作壓力: 見圖.
流體范圍：空氣、水、氣體、石油和石化產品、腐蝕性介質。
閥門頭規格ISO5211 |
|
|
|
閥門材料 |
|
1) 軸 Shaft |
不銹鋼 ANSI316 |
1.4401 |
UNIX5CrNiMo 17 12 |
|
2) 防松螺母 Lock nut |
不銹鋼 ANSI304 |
1.4301 |
UNIX5CrNi 18 10 |
|
3) 壓緊環型螺母 Gland nut ring |
不銹鋼 ANSI304 |
1.4301 |
UNIX5CrNi 18 10 |
|
4) 頂部密封環 至p tight ring |
聚四氯乙烯 P.T.F.E. |
|
|
|
5) O環 O-Ring |
氟橡膠 VITON |
|
|
|
6) 墊圈 Washer |
聚四氯乙烯 P.T.F.E. |
|
|
|
7) 密封圈 Seals |
聚四氯乙烯 P.T.F.E. |
|
|
|
8) 閥體 Body |
不銹鋼 ANSI316 |
1.4408 |
|
|
9) 螺釘 Screws |
不銹鋼 ANSI304 |
1.4301 |
UNIX5CrNi 18 10 |
|
10) 球體 Ball |
不銹鋼 ANSI316 |
1.4401 |
UNIX5CrNiMo 17 12 |
|
11) 端部 End |
不銹鋼 ANSI316 |
1.4408 |
|
|
尺寸表 |
|
螺紋訂貨號 |
M42016F03 |
M42016F04 |
M42016F05 |
M42016F06 |
M42016F07 |
M42016L08 |
M42016L09 |
|
承插焊接訂貨號 |
M42016F83 |
M42016F84 |
M42016F85 |
M42016F86 |
M42016F87 |
M42016L88 |
M42016L89 |
|
對頭焊接訂貨號 |
M42016F93 |
M42016F94 |
M42016F95 |
M42016F96 |
M42016F97 |
M42016L98 |
M42016L99 |
|
DN |
mm. |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
|
內螺紋尺寸 |
GAS |
3/8" |
1/2" |
3/4" |
1" |
1"1/4 |
1"1/2 |
2" |
|
通徑 |
mm. |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
|
A |
mm. |
207,5 |
207,5 |
207,5 |
207,5 |
207,5 |
256,5 |
256,5 |
|
B |
mm. |
122,5 |
122,5 |
122,5 |
122,5 |
122,5 |
156,5 |
156,5 |
|
C |
mm. |
68 |
68 |
68 |
68 |
68 |
94 |
94 |
|
D |
mm. |
163,5 |
163,5 |
163,5 |
163,5 |
163,5 |
185 |
185 |
|
X |
mm. |
44 |
44 |
44 |
44 |
44 |
44 |
44 |
|
E |
mm. |
70 |
70 |
80 |
90 |
100 |
114 |
136 |
|
G |
mm. |
40 |
40 |
45 |
60 |
70 |
80 |
90 |
|
H |
mm. |
245 |
245 |
248,5 |
255 |
260 |
299 |
307 |
|
T. of cycle 50/60 Hz |
s. |
15 /12,5 |
15 /12,5 |
15 /12,5 |
15 /12,5 |
15 /12,5 |
15 /12,5 |
15 /12,5 |
|
重量 |
Kg. |
5,9 |
5,9 |
6 |
6,6 |
7 |
12,9 |
14 |
訂貨須知：
1.產品名稱及型號
2.公稱通徑DN
3.額定流量系數KV
4.公稱壓力和壓差
5.閥體和閥內組件材料
6.連接方式
7.傳動方式
8.流量特性
9.適用溫度
10.控制信號是4-20mA電流或1-5v電壓信號
11.產品是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定我公司的型號，請按產品型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們東澤閥門技術人員為您審核把關。
感謝您訪問我們的網站http://www.0755valves.com，如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
|
