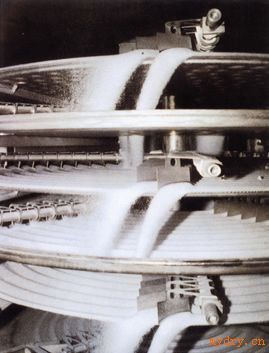

吸水樹脂盤式干燥機

一、工藝條件：
1．物料名稱：吸水樹脂
2．初含水分：≤10%
3．終含水分：≤4-5%
4．干品產量：417kg/h （10噸/24h）
5．干燥溫度： 120-130℃
6．加熱方式：蒸汽加熱
7．設備材質：物料接觸處不銹鋼304
8．回收：主機
9．安裝：室內
工藝計算(理論)
1．產量:   417Kg/h
2．水分蒸發(fā)量:  23.2-27.8-Kg/h
3．熱耗量:       ～2-2.5×10000Kcal/h
二、選型及主要技術參數：
根據物料特性及需求擬選用PLG-2200/16盤式連續(xù)干燥機1臺。
主要技術參數如下：
1．型號：PLG-2200/16
2．大盤直徑：φ2200，小盤直徑：φ1900
3．層數：16層
4．盤總面積：49.3m2，主機外徑：φ2900，主機高度：5430
5．盤面板厚：5mm，材質：SUS304不銹鋼
6．反面蜂窩加強板厚：3mm，材質：SUS304不銹鋼
7．主機直段內壁厚：2.5mm，材質：SUS304不銹鋼
8．主機直段保溫：80mm，硅酸鋁棉
9．主機外封：1.2mm，A3
10．觀察人孔門：400*1000，2件
11．出料口： 1件，不銹鋼
12．主軸：φ159無縫管，1件，不銹鋼
13．耙臂：99件，φ38*4無縫管
14．耙葉：768件，3mm，不銹鋼
15．底部出料刮刀：材質：SUS304不銹鋼，1套
16．立式支柱：材質SUS304，4件
17．主機大法蘭：4件，12mm，A3
18．底部槽鋼支架：20＃，A3焊接件
19．聯軸器：1件，
20．減速機：WPO250-40，1件




21．傳動電機：7.5kw，變頻調速
23．引風機：9-26，3kw，1臺，A3
24．引風管：φ20換器:  30平方   A3管軋制鋁翅片
25．布袋除塵器：GMC-16，過濾面積12㎡。
26．螺旋給料器：φ159，功率：1.5KW ,變頻調速
27．控制：引風機：手動控制按紐
　　傳動電機：變頻調速  7.5KW
　　控制柜：1臺，A3，噴漆
28. 其他:  隨機軟件資料:  設備使用說明書   設備供貨清單
