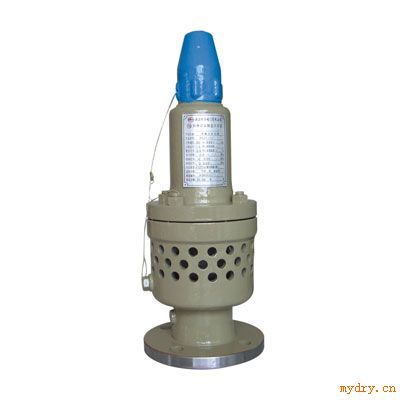

TFAF4QH-10C風機安全閥-彈簧結構安全閥

關鍵詞：安全閥

產品名稱： TFAF4QH-10C風機安全閥-彈簧結構安全閥

產品編號： 046

產品商標：禹軒

產品規格： 50

參考價格：面議

更新日期： 2020/12/30 19:10:07

被閱次數： 778次

公司名稱：上海禹軒泵閥有限公司
會員級別：免費會員

詳細說明

TFAF4QH-10C風機安全閥產品剖解圖

風機安全閥型號,風機安全閥廠家,風機安全閥標準,風機安全閥尺寸,風機安全閥簡介

HFAF4QH型風機安全閥主要用于風機系統，作為設備超壓保護裝置。

風機安全閥主要零部件材料 Materials for main parts
Name of parts					Body, Bonnet						Nozzle, disc									Spring
Materials					WCB						2Cr13									50CrVA
風機安全閥外形尺寸和連接尺寸 Dimensions (mm)
Nominal pressure PN				Nominal diameter DN(mm)				Dimensions
								D		D1			D2		b				f			Z- d		D3		H
PN1.0MPa (PN10bar)				40				145		110			85		16				3			4-18		100		250
				50				160		125			100		16/18				3			4-18		115		272
				65				180		145			120		18				3			4-18		140		285
				80				195		160			135		20				3			4-18		172		296
				100				215		180			155		20				3			8-18		212		425
				125				245		210			185		22				3			8-18		254		450
				150				280		240			210		22				3			8-23		280		480
TFAF4QH-10C型風機安全閥排量 Discharge capacity of TFAF4QH-10C type safety valve
DN (mm)	Set pressure Pk, MPa
	0.02	0.03	0.04			0.05	0.06	0.07	0.08	0.09		0.10	0.11	0.12		0.13	0.14	0.15			0.16	0.17	0.18		0.19		0.20
	Relieving pressure Pd MPa
	0.021	0.032	0.042			0.053	0.063	0.074	0.084	0.095		0.105	0.116	0.126		0.137	0.147	0.158			0.168	0.179	0.189		0.200		0.210
	Discharge capacity Qd, m 3/min
40	5.5	6.8	7.6			8.6	9.4	10	11	12		12	13	13		14	15	15			16	16	17		18		18
50	9	11	12			14	15	16	18	19		20	21	22		23	24	25			26	27	28		29		30
80	22	27	30			34	37	40	43	46		48	51	53		55	58	60			63	65	68		70		72
100	37	45	51			58	63	68	73	77		81	85	89		93	94	102			106	110	114		118		122
125	56	68	77			88	95	103	110	116		122	128	134		140	142	154			160	166	172		178		184
150	88	108	120			136	150	160	172	183		192	202	211		222	231	241			250	261	270		280		290
200	137	169	188			213	234	275	269	285		300	316	331		347	361	377			391	407	422		438		453

禹軒閥門安全閥訂貨須知：如果你對：TFAF4QH-10C風機安全閥-感興趣請你按下列要求咨詢或訂貨。

一、①安全閥產品名稱與型號②安全閥口徑③安全閥是否帶附件以便我們的為您正確選型④安全閥的使用壓力⑤安全閥的使用介質和溫度
二、若已經由設計單位選定禹軒泵閥公司的安全閥型號，請按安全閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的禹軒泵閥公司工程師為您審核把關。
感謝您訪問我們的網站【禹軒泵閥公司】如有任何疑問.您可以致電給我們24小時服務熱線-我們一定會盡心盡力為您提供優質的服務
