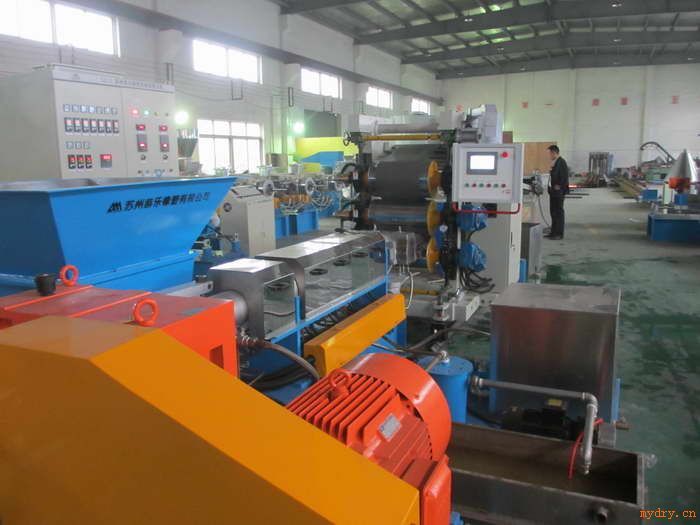

POM（聚甲醛)：英文名稱Polyoxymethylene，俗稱賽鋼板。是用POM塑料粒子通過擠出機高溫擠出，經(jīng)過相應(yīng)的模具口擠出得到不同厚度的板材。是一種高熔點、高結(jié)晶性的熱塑性工程塑料。因POM板所具有的良好特性，非常適合在自動車床上機加工，特別適合用來制造精密零件。
POM片性能：
（1）POM是結(jié)晶型塑料,密度為1.42g/cm3,它的鋼性很好,俗稱“賽鋼”.
（2）它具有耐疲勞、耐蠕變、耐磨、耐熱、耐沖擊等優(yōu)良的性能,且摩擦系數(shù)小,自潤滑性好.
（3）POM不易吸濕,吸水率為0.22～0.25%,在潮濕的環(huán)境中尺寸穩(wěn)定性好,其收縮率為2.1%(較大),注塑時尺寸較難控制,熱變形溫度為172℃,聚甲醛有均聚甲醛兩種,性能不同(均聚甲醛耐溫性好一點).
聚甲醛是一種表面光滑、有光澤的硬而致密的材料，淡黃或白色，薄壁部分呈半透明。燃燒特性為容易燃燒，離火后繼續(xù)燃燒，火焰上端呈黃色，下端呈藍(lán)色，發(fā)生熔融滴落，有強烈的刺激性甲醛味、魚腥臭。聚甲醛為白色粉末，一般不透明，著色性好，比重1.41-1.43克/立方厘米，成型收縮率1.2-3.0%，成型溫度170-200℃，干燥條件80-90℃2小時。POM的長期耐熱性能不高，但短期可達(dá)到160℃，其中均聚POM短期耐熱比共聚POM高10℃以上，但長期耐熱共聚POM反而比均聚POM高10℃左右。可在-40℃～100℃溫度范圍內(nèi)長期使用。POM極易分解，分解溫度為280度，分解時有刺激性和腐蝕性氣體發(fā)生。故模具鋼材宜選用耐腐蝕性的材料制作。 |
蘇公網(wǎng)安備32041102001156號
