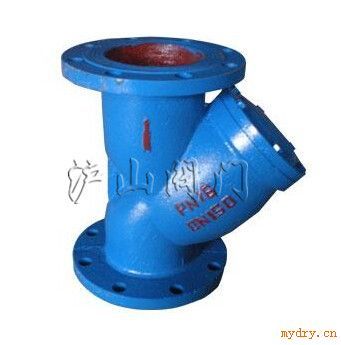

一、GL41H-10~16法蘭連接鐵制Y型過濾器概述

      GL41H-10~16法蘭連接鐵制Y型過濾器是輸送介質的管道系統不可缺少的一種裝置，通常安裝在水力控制閥或其它設備的進口端，用來清除介質中顆粒性雜質，以保護閥門設備的正常使用。Y型過濾網采用不銹鋼雙層網結構，堅固耐用，具有結構先進、流阻小、排污方便等特點，可用于水、蒸氣、油品、硝酸、尿素、氧化性介質等多種介質。要根據用戶需要設置過濾網的目數，一般通水網為18-30目，通氣網為40-100目，通油網為100-480目。Y型過濾器還可與伸縮節組成具有安裝長度可調節的Y型拉桿伸縮過濾器。

二、GL41H-10~16法蘭連接鐵制Y型過濾器主要性能參數

型號	PN	工作壓力 (Mpa)	適用溫度 (℃)	適用介質
GL41H-10	10	1.0	≤ 120	水、蒸汽、油
GL41H-16	16	1.6	≤ 200	水、蒸汽、油
GL41H-16Q	16	1.6	≤ 220	水、蒸汽、油

三、GL41H-10~16法蘭連接鐵制Y型過濾器零部件材料

四、GL41H-10~16法蘭連接鐵制Y型過濾器產品外形及結構尺寸（PN16）

型號	DN	L	D	z×?d	H	重量/kg
GL41H-10	50	250	160	4×?18	168
	65	280	180	4×?18	185
	80	315	195	4×?18	200
	100	370	215	8×?18	255
	125	450	245	8×?18	295
	150	510	280	8×?23	345
	200	560	335	8×?23	425
	250	745	390	12×?23	515
	300	780	440	12×?23	600
GL41H-16Q	50	250	160	4×?18	168
	65	280	180	4×?18	185
	80	315	195	8×?18	200
	100	370	215	8×?18	255
	125	450	245	8×?18	295
	150	510	280	8×?23	345
	200	560	335	12×?23	425
	250	745	405	12×?25	515
	300	780	460	12×?25	600
GL41H-16	32	180	135	4×?18	90	4.9
	40	220	145	4×?18	125	7.3
	50	240	160	4×?18	145	10.1
	65	280	180	4×?18	165	14
	80	320	195	8×?18	210	19.2
	100	380	215	8×?18	250	27
	125	440	245	8×?18	295	49.7
	150	480	280	8×?23	335	59.4
	200	600	335	12×?23	380	97.2
	250	605	405	12×?25	430	132.4
	300	635	460	12×?25	460	173.2
	350	696	520	16×?25	495	230
	400	790	580	16×?30	560	320
	450	850	640	20×?30	641	460
