“LL”型四通球閥只需操作扳手或執行器將球體轉動90度，可同時對兩種介質的流向進行切換，既方便又迅速，實現一閥多用的效果。
二、四通球閥執行標準
1 設計和制造：GB/T12237-1989； APl608。
2 檢驗和試驗：GB/T13927-1992； APl 598。
3 法蘭連接：JB/T79]一2-1994； ASME/ANSI B165。
三、四通球閥結構特點
1、流體阻力�。呵蝮w和閥體的連接管道截面相等，且球體通道采用圓弧連接，介質通過球體是，流體阻力小。
2、密封性能好：閥座采用具有一定彈性變形和高強度的PTFE材料，達到良好密封性能保證了閥門的穩定性。
3、使用壽命長：閥門的閥芯和光見頸材料采用奧氏不銹鋼，閥座材料選用PTFE，能達到良好的抗腐蝕性作用，延長了閥門的使用壽命。
四、四通球閥工作原理
“LL”型四通球閥只需操作扳手或執行器將球體轉動90度，可同時對兩種介質的流向進行切換，既方便又迅速，實現一閥多用的效果。
五、四通球閥優點
1、手動部分可采用鋼板壓制的手柄或不銹鋼鑄造的手柄。手柄設有限位結構，在閥門開啟、關閉的位置設定限位，當不銹鋼氣動閥門使用在關鍵裝置上時，限位塊上設有鎖孔可鎖定開關位置避免誤操作。手柄上有明顯地開和關標識。
2、閥桿采用A182F（1Cr13）整體鍛造并調制處理，硬度達到HB220～250。閥桿通過平鍵或花鍵或方契與手柄連接，通用性強，拆裝方便。閥桿設有防吹出結構。
3、閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈，使得閥桿在一定的潤滑情況下實現可靠的密封。
4、根據需要，球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全。
5、密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構；DN150以下為浮球形式，DN200以下為固定球形式。
6、球閥閥座處可設置輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封，并可根據需要加長閥桿以適宜埋地鋪設得場所。
六、四通球閥主要性能規范
公稱壓力
PN(MPa)
Nominal diameter | 試驗壓力Test pressure |
殼體
shell | 高壓液密封
High-pressure liquid sealing | 低壓氣密封
Low-pressure hermetic sealing |
| 1.6 | 2.4 | 1.76 | 0.6 |
| 2.5 | 3.75 | 2.75 |
| 4.0 | 6.0 | 4.4 |
| CLASS150 | 3.0 | 2.2 |
適用工況
Applicable Operating Mode | 適用介質
Applicable medium | 水、油品、氣等非腐蝕介質和酸堿腐蝕介質
Non-corrosion medium such as water, oil, products, and gas, etc, and nitric acid corrosion medium. |
適用溫度
Applicable temperature | -28～350℃ |
應用規范
Applicable
Specification | 連接法蘭
Connection flange | JB79-59、GB9113、HG20592-97、ANSI B16.5 |
檢驗試驗
Test and inspection | GB9/T9092-99、API598 |
其余制造規范均按本廠標準
七、四通球閥主要零件材質
零件名稱
Accessory name | 材質Material |
| GB | ASTM |
閥體、閥蓋
Body, bonnet | WCB | A216-WCB |
密封圈
Sealing Ring | PTFE、對位聚苯
PTFE、Counterpoint polyphenyl | PTFE、對位聚苯
PTFE、Counterpoint polyphenyl |
| 球體Ball | 1Cr18Ni9Ti | SS 304 |
閥座、閥桿
Seat, Stem | 2Cr13 | A246-416 |
雙頭螺柱
Dual-head double-screw bolt | 35CrMoA | A193-B7 |

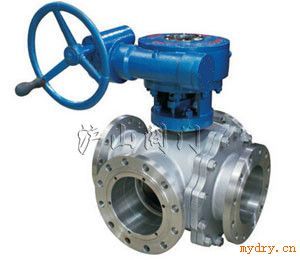

法蘭連接四通球閥
八、四通球閥主要外型與連接尺寸表
公稱壓力或壓力級
Nominal pressure | 主要尺寸
Main dimension | 公稱通徑DN(mm/in)Nominal diameter |
| 15/1/2〞 | 20/3/4〞 | 25/1〞 | 32/11/4〞 | 40/11/2〞 | 50/2〞 | 65/21/2〞 | 80/3〞 | 100/4〞 | 125/5〞 | 1520/6〞 | 200/8〞 |
| PN1.6 MPa | L | 150 | 150 | 180 | 200 | 220 | 240 | 260 | 280 | 320 | 380 | 440 | 550 |
| PN2.5 MPa | L1 | 75 | 75 | 90 | 100 | 110 | 120 | 130 | 140 | 160 | 190 | 220 | 275 |
| PN4.0 MPa | H | 90 | 90 | 102 | 115 | 135 | 140 | 155 | 185 | 210 | 275 | 305 | 335 |
| CLASS 150 | W | 140 | 140 | 155 | 250 | 250 | 350 | 350 | 420 | 700 | 1000 | 1300 | 1800 |
其余的法蘭尺寸請參閱樣本《主要外型及連接尺寸表》
