1、雷達物位計產品概述
    1.1 簡介

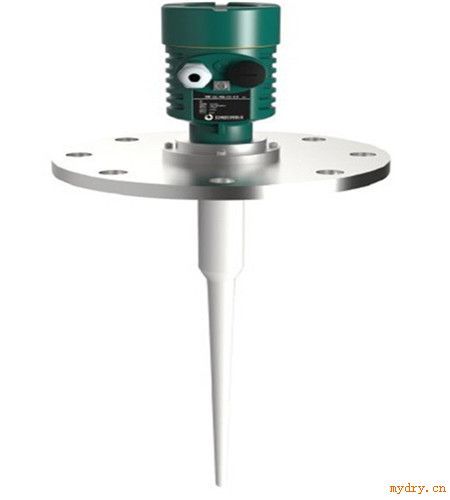

    HJRD82雷達物位計是先進的雷達式物位測量?jī)x表，測量距離*大20米,可以用于存儲罐、中間緩沖罐或過程容器的物位測量，輸出4…20mA模擬信號。
    1.2 應用
    ● 采用先進的非接觸式測量
    ● 采用極其穩定的材料制造
    ● 測量液體、固體介質的物位
    ● 可以測量所有介電常數＞1.8的介質
    ● 測量范圍0…20m
    ● 采用兩線制、回路供電的技術，供電電壓和輸出信號通過一根兩芯電纜傳輸
    ● 4…20mA輸出或數字型信號輸出
    ● 分辨率1mm
    ● 不受噪音、蒸汽、粉塵、真空等工況影響
    ● 不受介質密度、粘稠度和溫度的變化的影響
    1.3測量原理
    高頻微波脈沖通過天線系統發射并接收，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和*的測量。
即使工況比較復雜的情況下，存在虛假回波，用*新的微處理技術和調試軟件也可以準確的識別出物位的回波。
    1.4 輸入
    天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比：          D=C×T/2    （其中C為光速）
因空罐的距離E已知，則物位L為：   L=E-D
    1.5 輸出
    通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。

2、雷達物位計技術參數:
    應    用：存儲或過程容器腐蝕性的液體、漿料比如：水液儲罐,酸堿儲罐,漿料儲罐,固體顆粒。
    測量范圍：20米
    過程連接：法蘭
    介質溫度：-40-150℃
    過程壓力：-0.1~1.6Mpa
    精    度：±10mm
    重 復 性：±2mm
    頻率范圍：6.8GHz
    防爆等級：Exib IIC T6
    防護等級：IP67
    信號輸出：4—20mA/HART( 兩線 )
