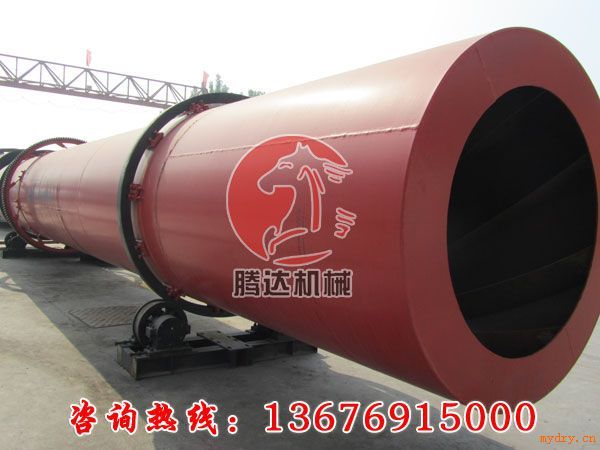

轉筒烘干機簡介
轉筒烘干機--騰達機械專業品質值得信賴。轉筒烘干機(又稱滾筒烘干機)是一種處理大量物料的烘干機設備。轉筒式烘干機由于運轉可靠、操作彈性大、適應性強、處理量大，廣泛使用于冶金、建材、食品、輕工、化工、煤炭、醫藥礦產業中。回轉式轉筒烘干機設備一般適應于顆粒狀物料，也可用于部分摻入物料的辦法干燥粘狀膏狀物料或含水量較高的物料。鞏義騰達生產的轉筒烘干機生產能力大、適用范圍廣、流量阻力小、操作上允許波動范圍較大、操作方便等,常用于烘干機煤泥、褐煤、沙子、礦粉、污泥、雞糞、牛糞等。 轉筒烘干機的結構工作原理
轉筒烘干機由筒體，前輥圈，后輥圈，齒輪，擋輥（小型烘干機不適用），拖輥，小齒輪，出料部分，揚板，減速機，電機，熱風道，進料溜槽，爐體等部分組成,另外可根據用戶需求設計煤氣發生爐、燃燒室或配套提升機、皮帶輸送機、定量給料機、旋風除塵器。
轉筒烘干機在物料干燥的過程中，濕物料由皮帶輸送機或斗式提升機送到料斗，然后經料斗的加料機通過加料管道進入加料端。加料管道的斜度要大于物料的自然傾角，以便物料順利流入干燥器內。轉筒烘干機圓筒是一個與水平線略成傾斜的旋轉圓筒。物料從較高一端加入，載熱體由低端進入，與物料成逆流接觸，也有載熱體和物料一起并流進入筒體的。隨著轉筒烘干機設備圓筒的轉動物料受重力作用運行到較底的一端。濕物料在筒體內向前移動過程中，直接或間接得到了載熱體的給熱，使?jié)裎锪系靡愿稍�，然后在出料端�?jīng)皮帶機或螺旋輸送機送出。轉筒烘干機筒體內壁上裝有抄板，它的作用是把物料抄起來又撒下，使物料與氣流的接觸表面增大，以提高干燥速率并促進物料前進。轉筒烘干機載熱體一般分為熱空氣、煙道氣等。載熱體經回轉轉筒烘干機以后，一般需要旋風除塵器將氣體內所帶物料捕集下來。如需進一步減少尾氣含塵量，還應經過袋式除塵器或濕法除塵器后再放排放。
轉筒烘干機的特點：
1、抗過載能力強，處理量大，燃料消耗少，干燥成本低。
2、采用順流干燥方式，煙氣與濕物料由同一側進入干燥機，可以利用高溫?zé)煔猥@得很高的蒸發強度，干燥機出口溫度低，熱效率高。
3、可根據不同的物料性質改變運行參數，使物料在干燥機筒體能夠形成穩定的全斷面料幕，質熱交換更為充分。
4、新型給料、排料裝置，杜絕了滾筒干燥機給料堵塞、不連續、不均勻和返料等現象，降低了除塵系統的負荷。
5、新型內部結構，強化了對已分散物料的清掃和熱傳導作用，消除了筒體內壁的沾粘現象，對物料水分、粘性的適應性更強。
6、實現了“零水平推力”，大大減少了擋托輪的磨損，筒體運轉平穩可靠。
7、采用“調心式托輪裝置”，使托輪和滾圈的配合*呈線性接觸，從而大大降低了磨損和動力損耗。
8、可根據用戶要求控制產品粒度和水分。
轉筒烘干機技術參數:
| 型號(mm) |
傾斜度(％） |
轉速(r/min) |
進氣溫度 |
功率 |
生產能力(t/h) |
重量 |
| Ф600×6000 |
3-5 |
3-8 |
≤700 |
3 |
0.5-1.5 |
2.9 |
| Ф800×8000 |
3-5 |
3-8 |
≤700 |
4 |
0.8-2.0 |
3.5 |
| Ф800×10000 |
3-5 |
3-8 |
≤700 |
4 |
0.8-2.5 |
4.5 |
| Ф1000×10000 |
3-5 |
3-8 |
≤700 |
5.5 |
1.0-3.5 |
5.6 |
| Ф1200×10000 |
3-5 |
3-8 |
≤700 |
7.5 |
1.8-5 |
14.5 |
| Ф1200×12000 |
3-5 |
3-8 |
≤700 |
11 |
2-6 |
17.8 |
| Ф1500×12000 |
3-5 |
2-6 |
≤700 |
15 |
3.5-9 |
25 |
| Ф1800×12000 |
3-5 |
2-6 |
≤700 |
18 |
5-12 |
33 |
| Ф2200×12000 |
3-5 |
2-6 |
≤700 |
18.5 |
6-15 |
41 |
鞏義騰達生產的新一代轉筒烘干機適用范圍廣泛，我公司可根據您的需求及原料的實際情況，我們的專業人員免費為您設計更為合理、經濟的綜合轉筒烘干機生產線解決方案。騰達期待與您攜手共謀發展，同創未來。有關轉筒烘干技術、轉筒烘干機工作現場、轉筒烘干機視頻展示，請登錄我們的網站:查詢。 |
