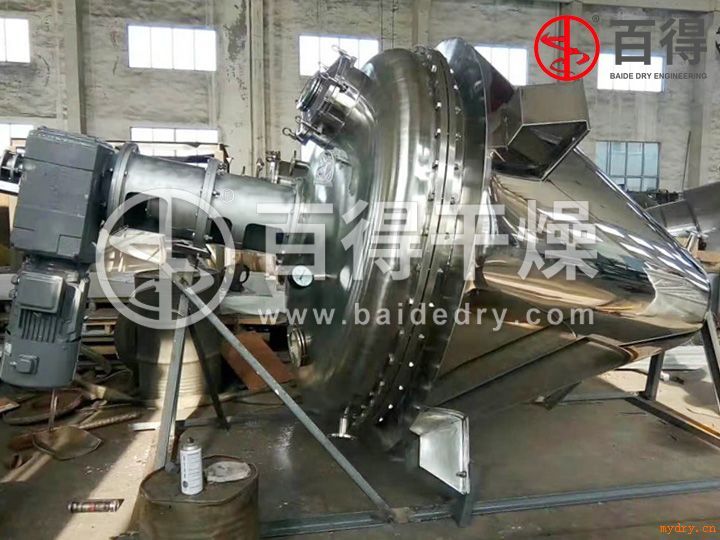

航空高分子塑料干燥設備-真空單錐干燥機  機械結構

       航空高分子塑料干燥設備-真空單錐干燥機主要由驅動系統(電機減速機、機架、軸承等)、錐形筒體(帶有夾套)、攪拌螺帶、取樣閥、填料密封等部件組成。單錐干燥機采用電機減速機與攪拌螺帶直連的方式，變頻調速，轉速0～20r/min，螺帶與攪拌軸在特定胎具中進行焊接，使得螺帶與桶壁的間隙均勻，確保了運轉過程的穩定性；在攪拌軸和封頭之間采用雙端面機械密封，有效的防止了外界雜質的進入；錐形筒體和橢圓封頭都帶有夾套，可通入不同種類的熱介質并能承受一定壓力，在攪拌混合的同時進行加熱，實現物料的干燥目的，干燥效果較好，運行穩定。

       在生產使用中發現，對于熱敏性物料，常規單錐干燥機的干燥時間較長，且在干燥過程會出現物料熔融、結塊等現象，使得被干燥物料的物理性質和化學性質發生改變，影響后續工藝的順利進行，對此我公司通過研究、實驗，對單錐干燥機結構工藝進行優化設計與改進。

航空高分子塑料干燥設備-真空單錐干燥機  結構改進與工藝調整

       針對熱敏性工程改性塑料等物料，我們從以下兩點出發，對真空單錐干燥機結構及工藝進行改進：

    (1) 增加整個設備的換熱面積，這樣可以加快干燥速度，提高效率。

       通過研究分析，我公司采用將加熱介質通入攪拌螺帶來提高換熱面積的方法，加熱介質沿軸和螺帶腔體進行循環換熱，這樣，在螺帶轉動過程中，瞬時的換熱面積比理論換熱面積還將增加約40%。 在這個改進過程中，我們將螺帶和軸做成中空，軸中間帶有中心管，軸頂端配旋轉接頭來實現整個過程。在中心管的設計上，要注意考慮中心管底部在軸中的深度，而且中心管內的截面積要小于空心熱軸的流道截面積，防止出現螺帶內熱介質無法循環的問題；此外空心螺帶的制作要求非常嚴格，不得有泄漏，整條螺帶焊接完畢后做壓力試驗，如果出現漏點進行補焊后繼續試壓。

    (2) 干燥過程錐形筒體內抽真空，在負壓狀態下溶點沸點都隨著真空度的提高而降低，同時用真空泵間隙抽濕降低濕份含量，使得物料內水等溶液獲得足夠的動能脫離物料表面。

       通過計算，錐形筒體結構按壓力容器設計；并在封頭上加布袋除塵器并預留抽真空口，除塵器帶有反吹口，由電磁脈沖閥定時對布袋進行反吹，保持布袋的清潔度；將普通取樣閥改為真空取樣閥，這樣在整個取樣過程可以不影響錐形筒體內的真空度；密封結構由原來的填料密封改為機械密封，并且要考慮機械密封、軸承和軸之間的熱膨脹間隙。

       所有結構按要求改進后對設備進行試運轉及壓力試驗，運轉穩定，氣密性較高。加入同種熱敏性物料進行試驗，我們可以得出結構改進前后的參數可以看出，換熱面積比原來增加23%，干燥時間比原來縮短0.9h，干燥效率比改進前提高了一倍，而且物料物理化學性質均滿足工藝要求。

       改進后的單錐干燥機工作效率大幅提升，不僅可以用于熱敏性物料的干燥，還可以用于粉體和粉體、粉體和液體的混合、反應與干燥；并且徹底改變了傳統干燥設備體積大、能耗高、工時長、效率低、噪音高、易結塊、多漏點以及清潔維護不便等缺陷；是目前同類設備中能耗低、效率高、效果好的一款多用途干燥設備，可在醫藥、化工、農藥、食品等行業普遍推廣。
