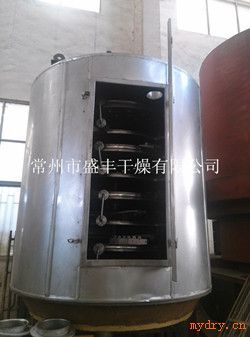

盤式干燥機、圓盤式烘干機、真空盤式干燥機工作原理
濕物料自加料器連續地加到干燥器上部di一層干燥盤上，帶有耙葉的耙臂作回轉運動使耙臂作回轉運動使耙葉連續地翻抄物料。物料沿指數螺旋線流過干燥盤表面，在小干燥盤上的物料被移送到外緣，并在外緣落到下方的大干燥盤外緣，在大干盤上物料向里移動并從中間落料口落如下一層小干燥盤中。大小干燥盤上下交替排列，物料得以連續地流過整個干燥器。中空的干燥盤內通入加熱介質，加熱介質形式有飽和蒸汽、熱水和導熱油，加熱介質由干燥盤的一端進入，從另一端導出。已干物料從*后一層干燥盤落到殼體的底層，*后被耙葉移送到出料口排出。濕份從物料中逸出，由設在頂蓋上的排濕口排出，真空型盤式干燥器的濕氣由設在頂蓋上的真空泵口排出。從底層排出的干物料可直接包裝。通過配加翅片加熱器、溶劑回收冷凝器、袋式除塵器、干料返混機構、引風機等輔機，可提高其干燥的生產能力，干燥膏糊狀和熱敏性物 料，可方便回收溶劑，并能進行熱解和反應操作。
盤式干燥機、圓盤式烘干機、真空盤式干燥機性能特點
1、物料機械輸送，連續生產，處理量可調。避免了繁重的裝卸料及人工翻盤工作，勞動強度輕，勞動條件好，管理方便。
2、干燥效率高，通�？倐鳠嵯禂�(shù)可達240～５44kJ/（m2·h·℃）,平均蒸發強度約為7～25kg/(m2·h).
3、立式安裝，保溫完善，熱源與廢熱利用率高。蒸發每千克水僅需1.1～1.4kg蒸汽。此外所需動力僅為回轉圓筒干燥機的^之一左右，經濟可行。
4、占地面積小，結構緊湊，設備安裝簡單，室內外均可就地使用。
5、尾氣或蒸汽的排出速度低，粉塵飛揚少，能達到三廢排放標準要求，改善勞動環境。對于細粉狀物料加工尤為適宜，而不必附裝除塵設備。
6、加熱盤數及主軸轉速可調，物料在干燥機內停留時間可根據工藝要求自由選定。
7、各層料盤溫度可控，達到規定的溫度分布。干燥冷卻并用，能獲得質量均勻，機械應力小的干燥產品。
8、設備部件標準通用化，根據工況要求組裝，適應性強。
9、若與其他設備進行適當組合，還可回收溶劑及干燥糊狀物料。還能用于焙燒、升華等多種產品熱加工過程。 盤式干燥機、圓盤式烘干機、真空盤式干燥機
◎有機化工產品◎ 無機化工產品◎ 醫藥、食品◎ 飼料、肥料 盤式干燥機常見故障處理 ： 1、 噪聲大：地腳松動，減速機損壞，軸承磨滅，等情況造成。 2、 進、出料口泄露，密封條損壞加以更換。 3、 電氣主要故障：接觸器、時間繼電器等損壞。 | 規格 | 外徑mm | 高度mm | 干燥面積m2 | 功率 Kw | | 1200/4 | Φ1850 | 2718 | 3.3 | 1 | | 1200/6 | 3138 | 4.9 | | 1200/8 | 3558 | 6.6 | 1.5 | | 1200/10 | 3978 | 8.2 | | 1200/12 | 4398 | 9.9 | 2.2 | | 1500/6 | Φ2100 | 3022 | 8.0 | | 1500/8 | 3442 | 10.7 | | 1500/10 | 3862 | 13.4 | | 1500/12 | 4282 | 16.1 | 3.0 | | 1500/14 | 4702 | 18.8 | | 1500/16 | 5122 | 21.5 | | 2200/6 | Φ2900 | 3319 | 18.5 | | 2200/8 | 3739 | 24.6 | | 2200/10 | 4159 | 30.8 | 4.0 | | 2200/12 | 4579 | 36.9 | | 2200/14 | 4999 | 43.1 | 5.5 | | 2200/16 | 5419 | 19.3 | | 2200/18 | 5839 | 55.4 | 7.5 | | 2200/20 | 6259 | 61.6 | | 2200/22 | 6679 | 67.7 | 11 | | 2200/24 | 7099 | 73.9 | | 2200/26 | 7519 | 80.0 |
| 規格 | 外徑mm | 高度mm | 干燥面積m2 | 功率 Kw | | 2500/6 | Φ3150 | 3319 | 26.3 | 4 | | 2500/8 | 3739 | 35 | | 2500/10 | 4159 | 43.8 | 5.5 | | 2500/12 | 4579 | 52.5 | | 2500/14 | 4999 | 61.3 | 7.5 | | 2500/16 | 5419 | 70 | | 2500/18 | 5839 | 78.8 | 11 | | 2500/20 | 6259 | 87.5 | | 2500/22 | 6679 | 96.3 | | 2500/24 | 7099 | 105 | 13 | | 2500/26 | 7519 | 113.8 | | 3000/8 | Φ3800 | 4050 | 48 | 11 | | 3000/10 | 4650 | 60 | | 3000/12 | 5250 | 72 | | 3000/14 | 5850 | 84 | | 3000/16 | 6450 | 96 | | 3000/18 | 7050 | 108 | 13 | | 3000/20 | 7650 | 120 | | 3000/22 | 8250 | 132 | | 3000/24 | 8850 | 144 | | 3000/26 | 9450 | 156 | 15 | | 3000/28 | 10050 | 168 |
|
