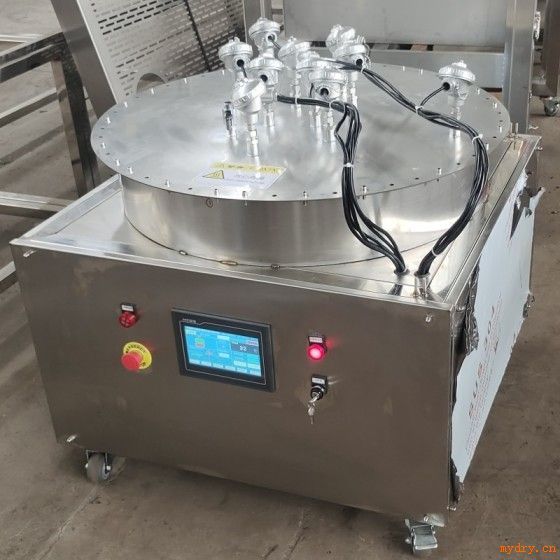

一、實驗介紹 有一圓柱狀物料容器（半徑 40cm，高 10cm），其中裝滿砂子、水和石油的 混合物，物料zhong心有一射頻電磁加熱設備（長度 10cm，半徑 1.5cm）對物料進 行加熱。射頻電磁加熱設備向周圍均勻發射電磁波，電磁場在同一位置縱向均勻， 在同一位置不同深度加熱溫度相等（例如，在藍色虛線上溫度相等）；從俯視圖 看加熱范圍為圓形，溫度分布成同心圓狀，溫度從里往外逐漸jiang低。選用十個溫 度傳感器來記錄與射頻加熱器不同距離（橫向）的溫度，溫度傳感器分布在十個 半徑不同的同心圓上。通過多組實驗，得到不同加熱功率、不同加熱時間下物料 不同位置處的溫度分布數據。 二、設備參數要求 為完成上述實驗，需定制一套射頻加熱設備，其參數要求如下所示： a) 電源 220V; b) zui大輸出功率為 1kW，功率可調，可通過通斷控制實現 100W、200W、 300W……1000W 的連續調節； c) 射頻加熱天線長 10cm，半徑 1.5cm，能夠在均勻發射電磁波，電磁 場在同一位置縱向均勻； d) 設置 10 個溫度監測點，通過溫度傳感器獲得溫度數據，溫度傳感器 耐熱且精度不受電磁波影響；（封閉式額外要求） e) 物料桶半徑 40cm，高 10cm；物料桶要求具有良好的保溫隔熱xiao果。 （封閉式額外要求） f) 加熱過程中不會發生微波泄露（≤5mw/cm2）。（封閉式額外要求） 功能及特點： 1、易于控制：配有PLC自動程序控制系統，裝有人機界面的觸摸屏，自動監控加熱溫度、加熱時間、微波密度、具有故障報警系統，可實現數據存儲的傻瓜式cao作。 2、節能gao效： 微波加熱設備采用的是輻射傳能，是介質整體加熱，無需其它傳熱媒介，干燥速度快，效率高，能耗降di。與常規干燥技術相比可提高工效四倍以上。 |
