簡介
雙錐回轉真空干燥機是集混合-干燥于一體的新型干燥機。將冷凝器，真空泵與干燥機配套，組成真空干燥裝置。（如不需回收溶劑，冷凝器可以不用）本機設計先進，內部結構簡單，清掃容易，物料能全部排出，操作簡便。能降低勞動強度改善工作環境。同時因容器本身回轉物料時物料亦轉動但容器壁上不積料，故傳熱系數較高，干燥速率大，不僅節約能源，而且物料干燥均勻充分，質量好�？蓮V泛應用于制藥、化工、食品、染料等行業物料的干燥。符合藥品管理規范“GMP”的要求。
SZG雙錐回轉真空干燥機適用于醫藥、食品、化工等行業的粉，粒狀物料的真空干燥和混合，尤其適用有下列要求的物料： 1、不能接受高溫的熱敏性物料
2、容易氧化，有危險的物料
3、需回收溶劑和有毒氣體的物料
4、要求殘留揮發物含量極低的物料
5、對結晶形狀有要求的物料
工作原理

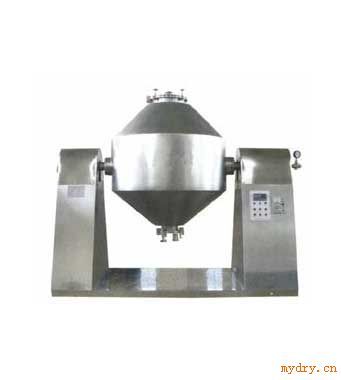

SZG雙錐回轉真空干燥機為雙錐形的回轉罐體，罐內在真空狀態下，向夾套內通入蒸汽和熱水進行加熱，熱量通過罐體內壁與濕物料接觸。濕物料吸熱后蒸發的水汽，通過真空泵經真空排氣管被抽走。由于罐體內處于真空狀態，且罐體的回轉使物料不斷的上下，內外翻動，故加快了物料的干燥速度，提高干燥效率，達到均勻干燥的目的。
干燥機用途
本機適用于醫藥、食品、化工等行業的粉、粒狀物料的真空干燥和混合，尤其適用有下列要求的物料：
1.不能接受高溫的熱敏性物料；2.容易氧化，有危險的物料；
3.需回收溶劑和有毒氣體的物料；
4.要求殘留揮發物含量極低的物料；5.求混合充分，均勻的物料。
性能及規格
1.工作壓力 -0.09MPa -0.096MPa
罐內 ≤0.3MPa
夾套內
2.工作介質
罐內 結晶或不粘、粒狀物料
夾套 熱水或蒸汽
3.夾套溫度 ≤140℃
4.裝料系數 0.2-0.5(按罐內容積計）
5.罐體轉速 3-12轉/分
技術參數
| 型 號Model |
容 積volume
L |
加熱面積
area of heat(M2) |
電機功率
power of motor (kw) |
外形尺寸over all dimensions
長LX寬WX高H(mm) |
主機重量
Weight of main machine(kg) |
|
SZG-50 |
50 |
0.8 |
0.75 |
1860x600x1555 |
550 |
|
SZG-100 |
100 |
1.1 |
0.75 |
2162x800x1755 |
800 |
|
SZG-200 |
200 |
1.8 |
0.75 |
2212x800x1950 |
1000 |
|
SZG-350 |
350 |
2.3 |
0.75/1.1 |
2262x800x2220 |
1100 |
|
SZG-500 |
500 |
2.8 |
1.5 |
2350x800x2270 |
1200 |
|
SZG-750 |
750 |
3.9 |
2.2 |
2662x1000x2490 |
1480 |
|
SZG-1000 |
1000 |
5.1 |
3 |
2858x1300x2830 |
2800 |
|
SZG-1500 |
1500 |
6.5 |
4 |
3062x1300x2940 |
3300 |
|
SZG-2000 |
2000 |
8.2 |
5.5 |
3262x1400x2990 |
3580 |
|
SZG-3000 |
3000 |
10.2 |
7.5 |
3762x1800x3494 |
5950 |
|
SZG-5000 |
5000 |
18.2 |
15 |
4280x2490x3730 |
9960 | |
